某熔炼炉厂房炉前钢平台主梁G1-1为单跨带悬臂段简支梁，采用焊接H型钢H1200

最全题库2022-08-02 55

问题某熔炼炉厂房炉前钢平台主梁G1-1为单跨带悬臂段简支梁，采用焊接H型钢H1200×400×12×20,其截面特性IX=713103 X 104/m4, WX= 11885 x 103 mm3, SX=6728 x103 mm3,钢材采用 Q235-B,焊条为E43型，主梁GL-1计算简图如图5-8所示。为简化计算，梁上作用的荷载已折算为等效均布荷载，其中恒载设计值g =12kN/M（含结构自重），活载设计值q= 80kN/m。

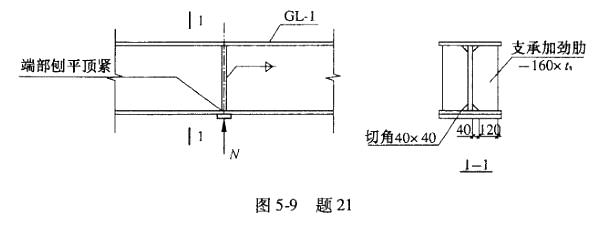

主梁G1-1支座及其加劲肋的设置如图5-9所示。已知支座反力设计值N=1058kN，该支承加劲肋的计算截面及其截面特性如图5-10所示。试问，按轴心受压构件验算平面外稳定性时，该支承加劲肋的压应力设计值（N/mm2），应与下列何项数值最为接近？

提示：该轴心受压构件的截面分类为b类。（A）100 （B）112（C） 150 （D）175

选项

答案 B

解析
