某建筑屋顶构架在风荷载作用下的计算简图、构件AC截面、构件AC与构件BD的连接大样如题8~10图所示,构件安全等级均为二级。假定,该构件可能分别承受大小相等、方向相反的左风或右风作用。构件AC为等截面钢筋混凝土构件,混凝土C30,钢筋HRB400,as=as′=40mm;构件BD为钢构件,在节点B通过预埋件和连接板与构件AC接连接,构件BD的形心通过锚板中心,构件BD满足强度和稳定要求。作用于构件AC上的风荷载设计值为qw;除风荷载外,其他作用的效应忽略不计。
假定,节点B处的预埋件,锚筋直径d=14mm,锚筋按2列4层布置,锚板厚度t=12mm,已采取附加锚固措施保证锚筋的锚固长度,但未釆取防止锚板弯曲变形的措施。试问,该预埋件可承受构件AB的最大拉力设计值F(kN),与下列何项数值最为接近?( )A.160B.200C.240D.280
选项
A.160
B.200
C.240
D.280
答案
A
解析

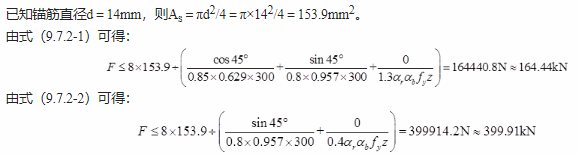

根据《混凝土结构设计规范》(GB 50010—2010)(2015年版)第9.7.2条,四层锚筋,则有:αr=0.85;t/d=20/14=1.43>0.6。因此,可得:αb=0.6+0.25×20/14=0.957
综上所述,取F≤164.44kN。故A项最为接近。
