只承受节点荷载的某钢桁架,跨度30m,两端各悬挑6m,桁架高度4.5m,钢材采用
只承受节点荷载的某钢桁架,跨度30m,两端各悬挑6m,桁架高度4.5m,钢材采用
资格题库
2022-08-02
51
问题

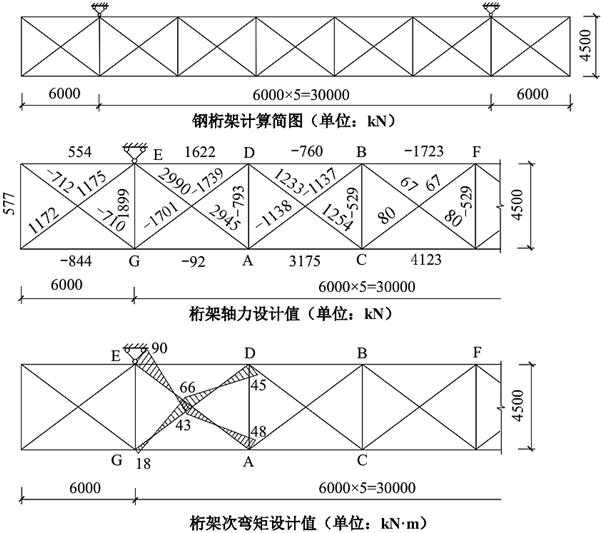

只承受节点荷载的某钢桁架,跨度30m,两端各悬挑6m,桁架高度4.5m,钢材采用Q345,其杄件截面均采用H形,结构重要性系数取1.0。钢桁架计算简图及采用一阶弹性分析时的内力设计值如题17~21图所示,其中轴力正值为拉力,负值为压力。按《钢结构设计标准》(GB 50017—2017)考虑塑性应力重分布。
假定,杆件AB和CD截面相同且在相连交叉点处均不中断,不考虑节点刚性的影响。试问,杆件AB平面外计算长度(m),与下列何项数值最为接近?( )A.2.3B.3.75C.5.25D.7.5
选项
A.2.3
B.3.75
C.5.25
D.7.5
答案
B
解析
由题目已知条件可知,桁架节点中心间距离l为:
。根据《钢结构设计标准》(GB 50017—2017)第7.4.2条第1款式(7.4.2-3)可知,计算压杆,另一根杆受拉,交叉点不中断,则在桁架平面外的计算长度应按下列规定采用:
,取一组可以算出最大l0的最大荷载,N=1138kN,N0=1233kN,代入上式可得:
故取l0=3.75m。【考点分析】本题主要考查桁架交叉腹杆平面外计算长度。【解题思路】本题解题分析步骤如下:①首先根据图示几何关系计算杆件长度l;②根据《钢结构设计标准》(GB 50017—2017)第7.4.2条第1款式(7.4.2-3),计算杆件AB平面外计算长度。
