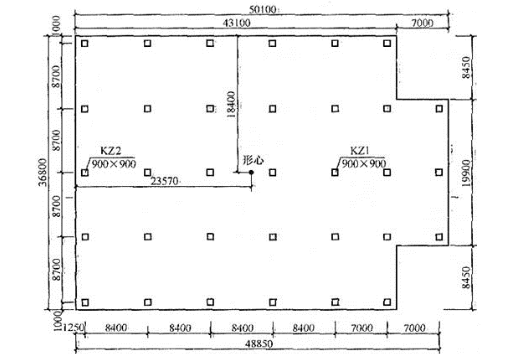

某安全等级为二级的高层建筑采用钢筋混凝土框架结构。柱截面尺寸900mm×900mm,如图所示。柱采用平板式筏基,板厚1.4m,均匀地基。荷载效应由永久荷载控制。提示:计算时取h0=1.34m;荷载组合按简化规则。
假设,柱KZ2按标准组合的柱底轴力Fk=7000kN,其他条件同上题,试问,冲切验算时,作用在KZ2下的冲切力设计值Fl(kN),为以下何项数值?( )A.7800B.8200C.8600D.9400
选项
A.7800
B.8200
C.8600
D.9400
答案
D
解析

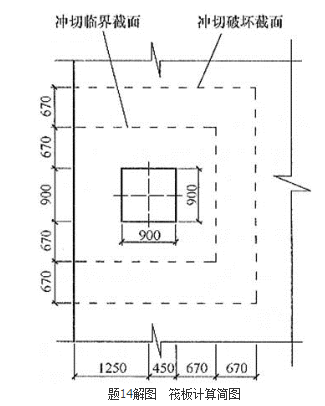

根据《建筑地基基础设计规范》(GB 50007—2011)第8.4.7条第1款规定,对基础边柱和角柱冲切验算时,其冲切力应分别乘以1.1和1.2的增大系数。对边柱和角柱,Fl取轴力设计值减去筏板冲切临界截面范围内的基底净反力设计值。KZ2为边柱,因此Fl应乘以1.1的系数,且减去筏板冲切临界截面范围内的基底净反力设计值。根据附录P.0.1条第2款规定,对于外伸式筏板,对外伸式筏板,当边柱外侧的悬挑长度小于或等于(h0+0.5bc)时,冲切临界截面可计算至垂直于自由边的板端。本题中悬挑长度1.5m<(h0+0.5bc)=1.34+0.5×0.9=1.8m。因此冲切临界截面可计算至垂直于自由边的板端。冲切临界截面的范围如题14解图所示。
因此冲切临界范围的面积为:(1.34+0.9)×(1.34/2+0.45+1.25)=5.31m2。根据第8.4.7条第1款式(8.4.7-1)符号说明,所以冲切力设计值为:Fl=1.1×1.35×(7000-135×5.31)=9330kN
