如图所示直角杆CDA和T字形杆BDE在D处铰接,并支承如图。若系统受力偶矩为m的
如图所示直角杆CDA和T字形杆BDE在D处铰接,并支承如图。若系统受力偶矩为m的
练习题库
2022-08-02
121
问题

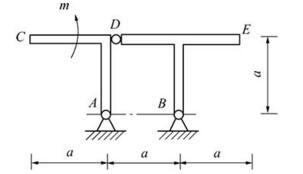

如图所示直角杆CDA和T字形杆BDE在D处铰接,并支承如图。若系统受力偶矩为m的力偶作用,不计各杆自重,则支座A约束力的方向为( )。
A.FA的作用线沿水平方向B.FA的作用线沿铅垂方向C.FA的作用线平行于D、B连线D.FA的作用线方向无法确定
选项
A.FA的作用线沿水平方向
B.FA的作用线沿铅垂方向
C.FA的作用线平行于D、B连线
D.FA的作用线方向无法确定
答案
C
解析
T字形杆BDE为二力构件,B处约束力沿DB连线,系统整体应满足力偶的平衡,支座A约束力与RB构成力偶与m平衡,则FA的作用线平行于D、B连线,且两力大小相等,方向相反。
