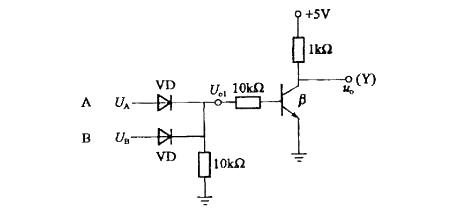

图示电路中,二极管视为理想元件,即正向电压降为零,反向电阻为无穷大。三极管的β=100。输入信号UA、UB的高电平是3. 5V,(逻辑1),低电平是0. 3V(逻辑0),若该电路的输出电压U0为电压平时定为逻辑1,图所示电路应为:
A.与门B.与非门C.或门D.或非门
选项
A.与门
B.与非门
C.或门
D.或非门
答案
D
解析

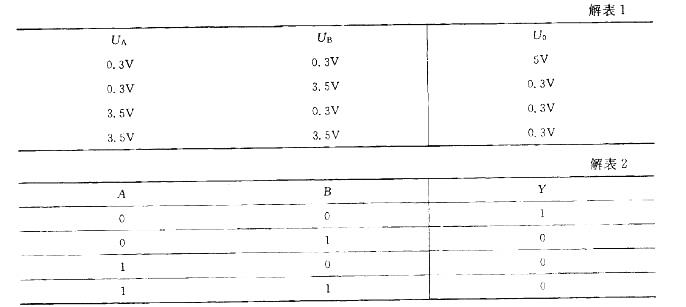

提示:当UA或UB中有高电位时,u01输出高电位,u01与UA、UB符合或门逻辑电路。u0与u01的电位关系符合非门逻辑,因此,该电路的输出与输入之间有或非逻辑。电位分析如解表1和解表2所示。
