问题

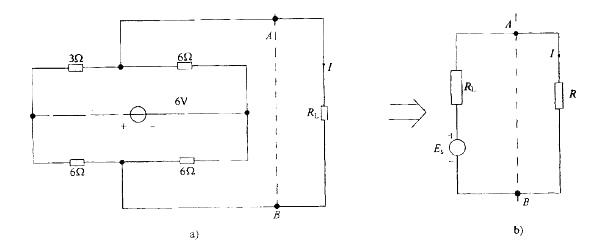

在图a)电路中有电流I时,可将图a)等效为图b),其中等效电压源电动势ES和等效电源内阻R0为:
A. -1V,5.1430ΩB. 1V,5ΩC. -1V,5ΩD. 1V,5.143Ω
选项
A. -1V,5.1430Ω
B. 1V,5Ω
C. -1V,5Ω
D. 1V,5.143Ω
答案
B
解析
提示:利用等效电压源定理。在求等效电压源电动势时,将A 、B两点开路后,电压源上方的两上方电阻和下方两个电阻均为串联连接方式。
