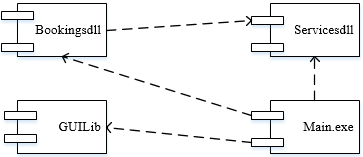

下图所示为UML( )。
A.类图B.部署图C.组件图D.网络图
选项
A.类图
B.部署图
C.组件图
D.网络图
答案
C
解析
本题考查统一建模语言(UML)的基本知识。
UML中提供了多种建模系统的图,体现系统的静态方面和动态方面。
类图(class diagram)展现了一组对象、接口、协作和它们之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。类图给出系统的静态设计视图。
部署图(deployment diagram)是用来对面向对象系统的物理方面建模的方法,展现了运行时处理结点以及其中构件(制品)的配置。部署图对系统的静态部署视图进行建模,它与组件图(构件图)相关。
组件图或构件图(component diagram)展现了一组构件之间的组织和依赖,如图所示为组件图。组件图或构件图专注于系统的静态实现视图。它与类图相关,通常把构件映射为一个或多个类、接口或协作。UML部署图经常被认为是一个网络图。
