  3. 下图表示一个局域网的互联拓扑，方框中的数字是网桥ID ，用字母来区分不同的网段。

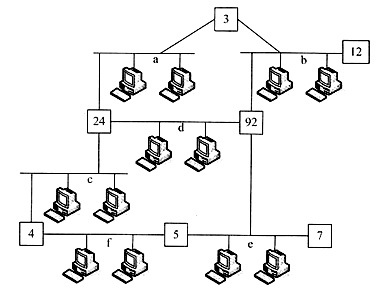

下图表示一个局域网的互联拓扑，方框中的数字是网桥ID ，用字母来区分不同的网段。

最全题库2022-08-02  15
问题 下图表示一个局域网的互联拓扑，方框中的数字是网桥ID ，用字母来区分不同的网段。按照IEEE 802.1d协议，ID为  （）  的网桥被选为根网桥，如果所有网段的传输费用为1，则ID为92的网桥连接网段  （本题）  的端口为根端口。A.a B.B.C.D.D.e
选项 A.a
B.B.C.D.D.e
答案 B
解析 生成树协议的工作过程简单表述如下：1） 唯一根网桥的推选：各个网桥互相传递BPDU配置信息，系统的每个网桥都能监听到BPDU，根据网桥标识共同“选举”出具有最大优先级的根网桥。如果优先级相同，则取具有最小网桥地址的网桥作为根网桥。根网桥缺省每2秒发出BPDU。2） 在每个非根网桥选出一个根端口：根网桥向系统广播其BPDU，对一个网桥来说，具有最小根路径开销的端口选为根端口；如果根路径开销相同，则取端口标识最小的作为根端口，同时根端口处于转发模式。一个网桥只有一个根端口，根网桥没有根端口。3） 在每个网段选一个指定端口：每个网桥接收到一个BPDU帧时，同时发出一个BPDU帧说明离根网桥的路径开销。在同一个网段里，具有最小的根路径开销的端口被选为指定端口。如果根路径开销相同，则取网桥标识最小的作为指定端口。如果网桥标识也相同，则取端口标识最小的为指定端口。4） STP设置根端口和指定端口进入转发模式，可以转发数据帧；而落选端口则进入阻塞模式，只侦听BPDU，不转发数据帧。各网桥周期性地交换BPDU信息，保证系统拓扑结构的合理性。因为3是根桥，每个网段的费用是1,92到3有两条路径，左边这天要经过网段a，d，费用是2，右边只要经过b，费用是1，因此选b作为根端口。
