问题

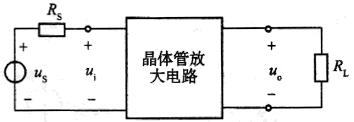

某晶体管放大电路的空载放大倍数A=-80、输入电阻ri=1kΩ和输出电阻ro=3kΩ,将信号源(us=10sinwtmV,Rs=1kΩ)和负载(RL=5kΩ)接于该放大电路之后(见图),负载电压uo将为:
A.-0.8sinwtVB.-0.5sinwtVC.-0.4sinwtVD.-0.25sinwtV
选项
A.-0.8sinwtV
B.-0.5sinwtV
C.-0.4sinwtV
D.-0.25sinwtV
答案
D
解析
首先应清楚放大电路中输入电阻和输出电阻的概念,然后将放大电路的输入端等效成一个输入电阻,输出端等效成一个最简单的电路(等效电压源),最后用电路理论计算可得结果。
