问题

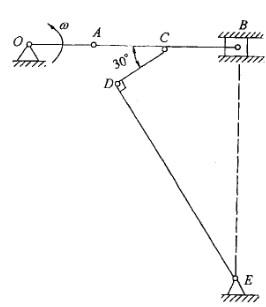

曲柄机构在其连杆AB的中点C与CD杆铰接,而CD杆又与DF杆铰接,DE杆可绕E点转动。曲柄OA以角速度ω= 8rad/s绕O点逆时针向转动。且OA = 25cm,DE=100cm。在图示瞬时,O、A、B三点共在一水平线上,B、E两点在同一铅直线上,∠CDE=90°,则此时DE杆角速度ωDE的大小和方向为:
选项
答案
B
解析
提示:作平面运动的AB杆的瞬心为B,vc= vA/2,而ED定轴转动vD垂直于ED,且[vc]CD=[vD]CD。
