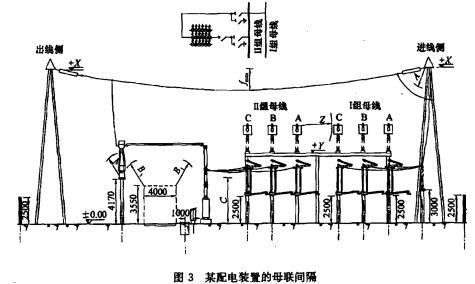

某配电装置的母联间隔如图3所示,请依据此图回答回题。
已知,每相导线(包括绝缘子串)在不同条件下的风偏为:大气过电压时风偏500mm,内过电压时风德750mm,最大工作电压时风偏1380mm,假定进出线无偏角,跳线、跨线风偏相同。则构架(门型架)的宽度宜取()。A.12.50m;B.11.80m; C.13.00m;D.14.00m。
选项
答案
C
解析
解答过程:
大气过电压时,相地距离不小于1800+500=2300(mm),相间距离不小于2000+2X500=3000(mm);内过电压时,相地距离不小于1800+750=2550(mm),相间距离不小
于2000+2X750=3500(mm);最大工作电压时,相地距离不小于60G+1380=1980(mm),相间距离不小于900+2X1380=3.660(mm)。则构架宽度=2X2550+2X3660+(架构立柱的直径)=12420+(架构立柱的直径)。
工程实践经验告诉我们,架构立柱的直径在300mm左右,因此C、D答案满足带电距离的要求,但D投资较大,宜为13.OOm,相地取2.75m,相间取3.75m,故选答案C。
