某8X125MW燃煤机组设置有燃油系统,燃油系统及邻近区域电负荷如表1,所有电机

admin2022-08-02  29

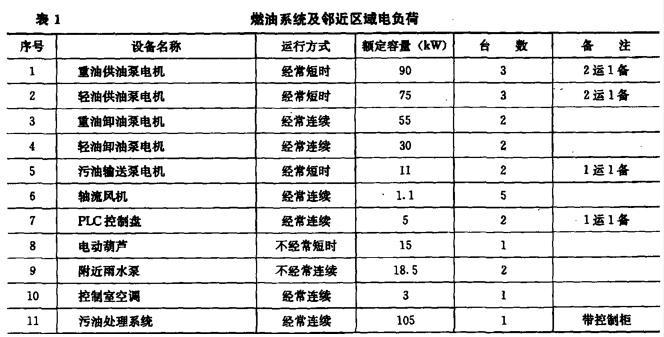

问题 某8X125MW燃煤机组设置有燃油系统,燃油系统及邻近区域电负荷如表1,所有电机的启动电流倍数均为7,功率因数均为0.8。 以上负荷均按II类负荷。如表中负荷设置2台暗备用变压器供电,则每台变压器的容量宜选择()。A.315kVA; B.400kVA; C500kVA; D.630kVA。

选项

答案 C

解析 解答过程:
根据《火力发电厂厂用电设计技术规定》(DL/T5153-2002)5.1及附录G,选变压器容量时宜采用换算系数法,计算功率P的取值应为,经常短时的负荷P=O.5Pe,不经常短时的负荷P=0,经常连续和不经常连续的负荷P=Pe,按此计算ΣP=(90+75)X2X0.5+(55+30)X2+11X1X0.5+1.1X5+5+18.5X2+3+105=496(kW)
125MW机组换算系数取K=0.8
计算负荷S=KΣP=O.8X496=396.8(kVA)
按《火力发电厂厂用电设计技术规定》DL/T5153—2002第5.2.1条规定,低压厂用变压器的容量宜留有10%的裕度,故选择C.
