某工程的主变压器容量为240MVA, XB=15%,高压侧为330kV,其最短线

admin2022-08-02  28

问题 某工程的主变压器容量为240MVA, XB=15%,高压侧为330kV,其最短线路的长度L=50km,X1=0.34Ω·m。 保护装于发电机机端出口时,阻抗保护整定值为()。A.5.93Ω; B.4.1Ω; C.6.2Ω; D.4.5Ω。

选项

答案 B

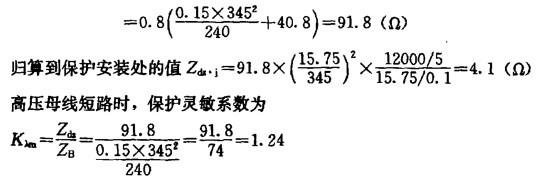

解析 见《电力工程电气设计手册》(2)算例29-6(第680页)。阻抗保护计算如下:保护装于发电机端出口时,安装处电流互感器变比nt=12000/5,电压互感器变比ny=15.75/0.1。保护整定值
