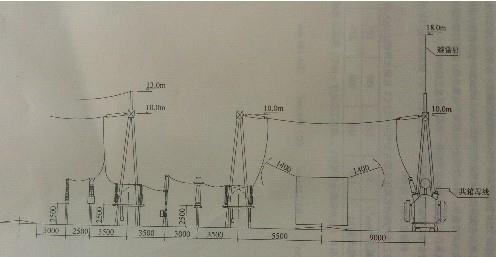

某风电场升压站的110kV主接线采用变压器线路组接线,一台主变压器容量为100MVA,主变压器短路阻抗10.5%,110kV配电装置采用屋外敞开式,升压站地处海拔1000m以下,站区属多雷区。图为风压站的断面图,该站的土壤电阻率ρ=500Ω.m,请问图中布置上有几处设计错误?并简要说明原因:(A)1处 (B)2处 (C)3处 (D)4处
选项
图为风压站的断面图,该站的土壤电阻率ρ=500Ω.m,请问图中布置上有几处设计错误?并简要说明原因:(A)1处 (B)2处 (C)3处 (D)4处
答案
B
解析
1)DL/T5352-2006表8.1.1,对110kV中性点直接接地系统,设备运输时,其设备外廓至无遮拦带电部分之间的距离不得小于B1=1650mm,图中只有1400mm,错误; 2)DL/T620-1997第7.1.8条,当土壤电阻率大于350Ω·m时,不允许在变压器门型构架上装设避雷针,而图中装设,错误。
