问题
某变电所的10kV母线(不接地系统)装设无间隙氧化锌避雷器,此避雷器应选定下列哪组参数?(氧化锌避雷器的额定电压/最大持续运行电压)( )A.13.2/1.2kVB.14/13.2kVC.15/12kVD.17/13.2kV
选项
A.13.2/1.2kV
B.14/13.2kV
C.15/12kV
D.17/13.2kV
答案
D
解析

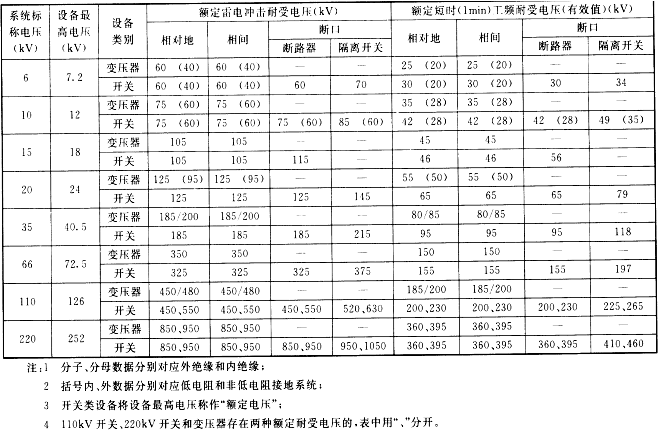

根据《交流电气装置的过电压保护和绝缘配合》(GB/T 50064—2014)第6.4.6-2条规定,电气设备耐受电压的选择,电压范围为(7.2kV<Um≤252kV)电气设备选用的耐受电压由表6.4.6-2(见题解表1)给出相应数据。由表可知,10kV系统的最高电压为12kV。题解表1 范围Ⅰ电气设备的额定耐受电压

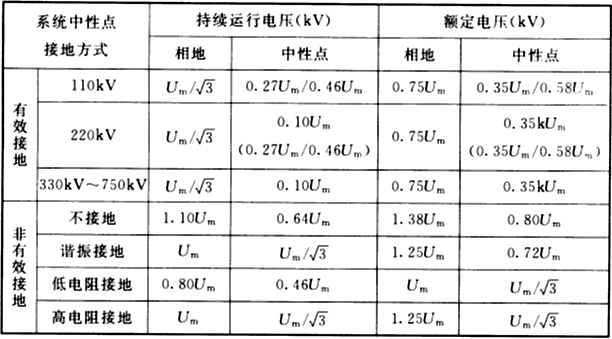

第4.4.3条规定,无间隙金属氧化物避雷器持续运行电压和额定电压如表3(见题解表2)所示。题解表2 MOA持续运行电压和额定电压
注:a.110kV、220kV中性点斜线的上、下方数据分别对应系统无和有失的条件;b.220kV括号外、内数据分别对应变压器中性点经接地电抗器接地和不接地;c.220kV变压器中性点经接地电抗器接地和330kV~750kV变压器或高压并联电抗器中性点经接地电抗器接地,当接地电抗器的电抗与变压器或高压并联电抗器的零序电抗之比等于n时,k为3n/(1+3n);d.本表不适用于110kV、220kV变压器中性点不接地且绝缘水平低于本规范表6.4.6-3所列数值的系统。由表可知,10kV的不接地系统对应的最大持续运行电压、额定电压分别为1.1Um、1.38Um,即最大持续运行电压为1.1Um=1.1×1.2=13.2kV;额定电压为1.38Um=1.38×12=16.56kV。
