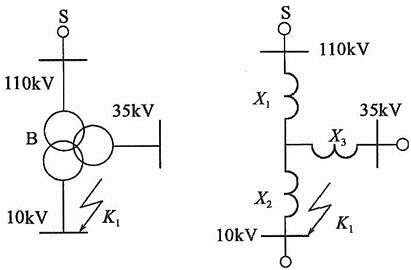

某变电所用于计算短路电流的接线示意图见下图,已知电源S为无穷大系统;变压器B的参数为Se=20000kVA,110/38.5/10.5kV,Uk高-中%=10.5,Uk高-底%=17,Uk中-低%=6.5;K1点短路时35kV母线不提供反馈电流,试求10kV母线的短路电流与下列哪一个值最接近?( )
A.16.92kAB.6.47kAC.4.68kAD.1.18kA
选项
A.16.92kA
B.6.47kA
C.4.68kA
D.1.18kA
答案
B
解析
根据《工业与民用配电设计手册》(第三版)P131式(4-11)、P127~128表4-1(见题解表)和表4-2,设Sj=100MVA,则Uj=10.5kV,Ij=5.5kA。题解表 常用基准值(Sj=100MVA)
根据电路元件的标幺值和有名值的换算公式可得X1标幺值为:x1%=(uk1-2%+uk1-3%-uk2-3%)/2=(10.5+17-6.5)/2=10.5,X1*=x1%×Sj/(100×SrT)=10.5×100/(100×20)=0.525。X2标幺值为:x2%=(uk1-2%+uk2-3%-uk1-3%)/2=(10.5+6.5-17)/2=0,X1*=x1%×Sj/(100×SrT)=0×100/(100×20)=0。X3标幺值为:x3%=(uk1-3%+uk2-3%-uk1-2%)/2=(17+6.5-10.5)/2=6.5,X3*=x3%×Sj/(100×SrT)=6.5×100/(100×20)=0.325。则总电抗和短路电流为:X*Σ=0.525+0.325=0.85,Ik″=Ij/X*Σ=5.5/0.82=6.47(kA)。
