某企业变电所,长20m、宽6m、高4m,欲利用其不远处(10m)的金属杆作防雷保护,该杆高20m,位置如题图所示,试计算该变电所能否被金属杆保护?( )
A.没有被完全保护B.能够被金属杆保护C.不知道该建筑物的防雷类别,无法计算D.不知道滚球半径,无法计算
选项
A.没有被完全保护
B.能够被金属杆保护
C.不知道该建筑物的防雷类别,无法计算
D.不知道滚球半径,无法计算
答案
A
解析
根据《交流电气装置的过电压保护和绝缘配合设计规范》(GB/T 50064—2014)第5.2.1条规定,单支避雷针的保护范围计算方法:①先求避雷针在地面上的保护半径,按下式计算:r=1.5hP,其中,P为高度影响系数,该金属杆高20m<30m,故P=1,因此r=1.5hP=30m;②其次求被保护物高度水平面上的保护半径,但在此之前要先判断hx和0.5h的大小:4=hx<0.5h=0.5×20=10m。因此,在4m高度的保护半径:rx=(1.5h-2hx),P=(1.5×20-2×4)×1=22m。变电所最远点距金属杆:

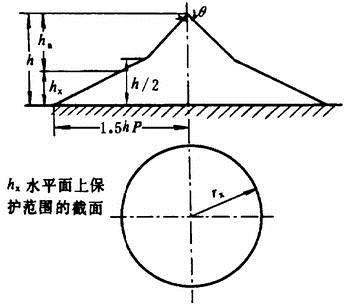

,显然无法完全保护。题解图 单支避雷针的保护范围
