一根1kV标称截面240mm2聚氯乙烯四芯电缆直埋敷设的环境为:湿度大于4%但小

admin2022-08-02  20

问题 一根1kV标称截面240mm2聚氯乙烯四芯电缆直埋敷设的环境为:湿度大于4%但小于7%沙土,环境温度30℃,导体最高工作温度70℃,则根据规范规定此电缆实际允许载流量为( )A。A.219B.254C.270D.281

选项 A.219
B.254
C.270
D.281

答案 B

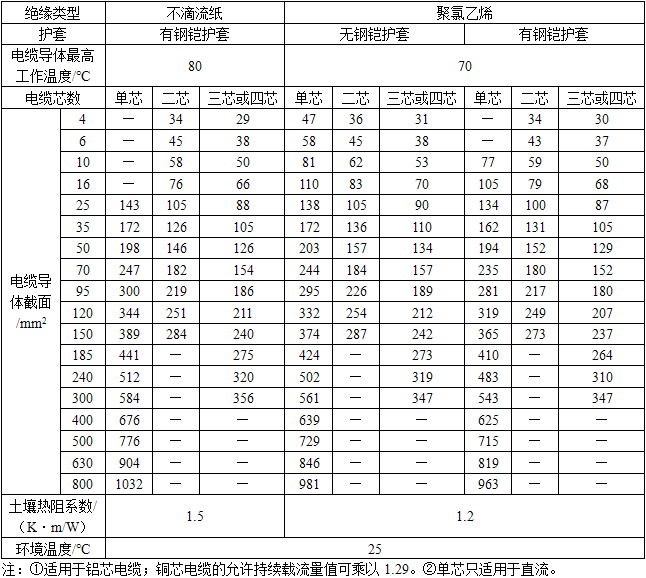

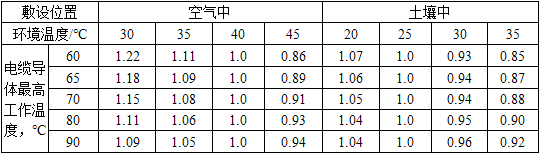

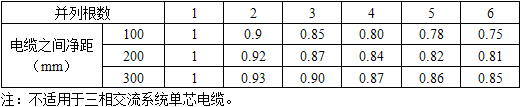

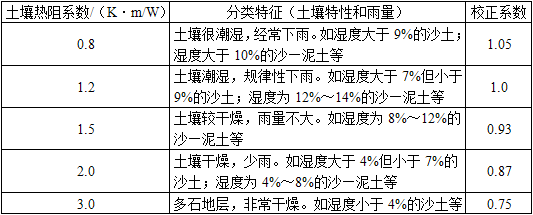

解析 根据《电力工程电缆设计规范》(GB 50217—2018)第3.6.2条规定,10kV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面,宜符合本规范附录C和附录D的规定,其载流量应考虑敷设方式的影响,并按照下列主要使用条件差异影响计入校正系数:①环境温度差异;②直埋敷设时土壤热阻系数差异;③电缆多根并列的影响;④户外架空敷设无遮阳时的日照影响。根据附录C表C.0.1-2(见题解表1),10kV及以下常用电力电缆允许100%持续载流量。题解表1 1~3kV油纸、聚氯乙烯绝缘电缆直埋敷设时允许载流量(A)根据附录D第D.0.1条,35kV及以下电缆在不同环境温度时的载流量校正系数见表D.0.1(见题解表2)。题解表2 35kV及以下电缆在不同环境温度时的载流量校正系数根据第D.0.3条,不同土壤热阻系数时电缆载流量的校正系数见表D.0.3(见题解表3)。题解表3 不同土壤热阻系数时电缆载流量的校正系数注:①适用于缺乏实测土壤热阻系数时的粗略分类,对10kV及以上电缆线路工程,宜以实测方式确定土壤热阻系数。②校正系数适于附录C各表中采取土壤热阻系数为1.2K·m/W的情况,不适用于三相交流系统的高压单芯电缆。根据第D.0.4条,土中直埋多根并行敷设时电缆载流量的校正系数见表D.0.4(见题表4)。题表4 土中直埋多根并行敷设时电缆载流量的校正系数查表C.0.1-2可知,导体最高工作温度70℃的标称截面为240mm2有钢铠护套聚氯乙烯四芯电缆直埋敷设时,允许载流量为310A。查表D.0.1可知,环境温度30℃,导体最高工作温度70℃,在不同环境温度时的载流量校正系数为0.94;根据表D.0.3可知,湿度大于4%但小于7%的沙土时,电缆载流量的校正系数为0.87。因此,本题中电缆实际允许载流量为310A×0.94×0.87=253.518A。
