某电力用户有若干10kV车间变电所,供电系统见下图,给定条件如下:1)35kV线路电源侧短路容量无限大。2)35/10kV变电所10kV母线短路容量104MV.A。3)车间A、B和C变电所10kV母线短路容量分别为102MV.A、100MV.A、99MV.A。4)车间B变电所3号变压器容量630kV.A、额定电压10/0.4kV( Y,yn0接线),其低压侧母线单相接地稳态接地电流为5000A。5)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护动作 时间分别为0s和0.5s。6)如果35/10kV变电站10kV出线保护装置为速动,短路电流持续时间为0.2s。
若向车间C供电的10kV线路及车间C的10kV系统发生单相接地故障,该线路被保护元件流出的电容电流为2.5A,企业10kV系统总单相接地电流为19.5A。在该供电线路电源端装设无时限单相接地保护装置,其整定值应最接近下列哪一项数值?(A)2.5A (B)5A(C)19.5A(D)12A
选项
答案
D

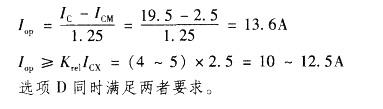

解析
《工业与民用配电设计手册》(第三版)P325表(7-22)。
