问题

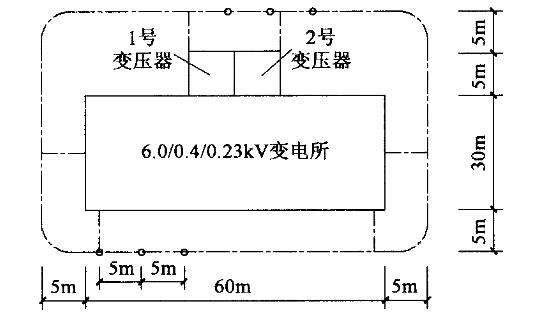

某变电所内设露天6/0.4kV变压器、室内6kV中压柜及0.4kV低压开关柜等设备,6kV系统为中性点不接地系统,低压釆用TN-S接地形式。已知条件:土壤电阻率ρ= 100Ω?m,垂直接地体采用钢管,其直径d=50mm,长度L=2.5mm, 水平接地体采用扁钢,其尺寸为40mmx4mm,见下图。
请回答下列问题。请回答垂直接地体考虑其利用系数0.75-0.85时,接地极间距一般为下列哪一项数值?并说明原因。 ( )(A)2m (B)4m(C)5m (D)6m
选项
答案
B
解析
《交流电气装置的接地设计规范》(GB/T 50065-2011)第5.1.8条,垂直接地极不应小于其长度的2倍,即2 x2.5=5m。
考虑到题目中的利用系数为0.75 -0.85,则接地体接地极间距约为4m。
注:此题不严谨,利用系数的理解还有争议。
