某工程设计一电动机控制中心（MCC），其中最大一台笼型电动机额；定功率Ped =

admin2022-08-02  15
问题 某工程设计一电动机控制中心（MCC），其中最大一台笼型电动机额；定功率Ped =200kW，额定电压Ued =380V，额定电流Ied =362A,额定转速Ned = 1490r/min，功率因数 cosΦed = 0. 89,效率 ηed = 0. 945，启动电流倍数KIQ= 6. 8, MCC = 由一台SB=1250kV·A的变压器（Ud =4%）供电，变压器二次侧短路容量Sd1=150MV·A，MCC除最大一台笼型电动机外，其他负荷总计Sfh=650kV·A，功率因数cosΦ=0.72，请回答下列问题。若忽略线路阻抗影响，按全压启动方案,计算该电动机启动时的母线电压相对值等于下列哪一项数值？ （ ）(A)0.969 (B)0.946(00.943 (D)0.921
选项
答案 C

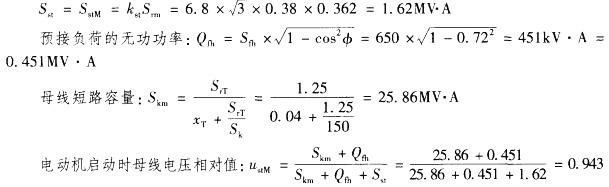

解析 《工业与民用配电设计手册》（第三版）P270表6-6全压启动公式。题干中未提及低压线路电抗，则X1=0。
