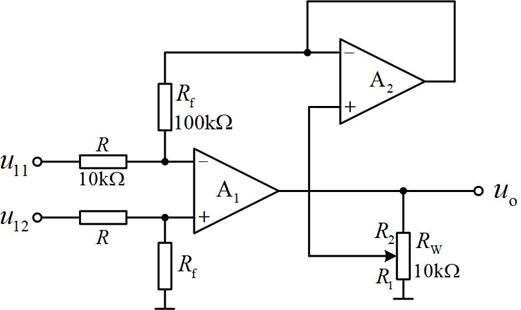

电路如图所示,当RW的滑动端在最上端时,若u11=10mV,u12=20mV,则输出电压uo是( )。
A.uo=4VB.uo=100mVC.uo=-100mVD.uo=0.4V
选项
A.uo=4V
B.uo=100mV
C.uo=-100mV
D.uo=0.4V
答案
B
解析
A2同相输入端电位:uP2=uN2=Rf(u12-u11)/R=10×10mV=100mV。
输出电压uo=(1+R2/R1)·uP2=100mV。
