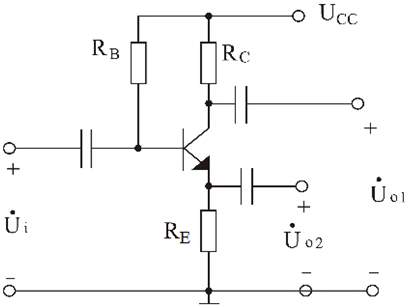

放大电路如图所示。已知UCC=12V,RC=2kΩ,RE=2kΩ,RB=300kΩ,rbe=1kΩ,β=50。电路有两个输出端。试求电压放大倍数Au1和Au2,输出电阻ro1和ro2分别是( )。
A.Au1=0.97,Au2=-0.99,ro1=2kΩ,ro2=21ΩB.Au1=-0.97,Au2=0.99,ro1=21Ω,ro2=2kΩC.Au1=-0.97,Au2=0.99,ro1=2kΩ,ro2=21ΩD.Au1=-0.97,Au2=-0.99,ro1=21Ω,ro2=2kΩ
选项
A.Au1=0.97,Au2=-0.99,ro1=2kΩ,ro2=21Ω
B.Au1=-0.97,Au2=0.99,ro1=21Ω,ro2=2kΩ
C.Au1=-0.97,Au2=0.99,ro1=2kΩ,ro2=21Ω
D.Au1=-0.97,Au2=-0.99,ro1=21Ω,ro2=2kΩ
答案
C
解析
Ui=Ib×rbe+(1+β)Ib×RE,Uo1=-β×Ib×RC,Uo2=(β+1)×Ib×RE。
代入计算可得Au1=-0.97,Au2=0.99,ro1=RC=2kΩ。
输出电阻ro2=21Ω。
