输电系统如图所示,假设首端电压为112kV,末端电压固定在11kV,变压器容量为

admin2022-08-02  29

问题 输电系统如图所示,假设首端电压为112kV,末端电压固定在11kV,变压器容量为31.5MVA,额定电压为110±2×2.5%/11kV,忽略电压降的横分量及功率损耗,最大负荷时电压降是4.91kV,最小负荷时电压降是3.48kV,则低压侧母线要求恒调压U2=10.5kV时,末端需并联的电容器容量为(  )。A.15.21MVarB.19.19MVarC.1.521MVarD.1.919MVar

选项 A.15.21MVar
B.19.19MVar
C.1.521MVar
D.1.919MVar

答案 D

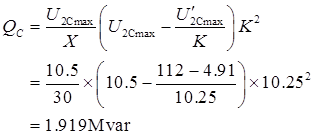

解析 在最大和最小负荷时,变压器恒调压,则低压侧电压均为10.5kV,按最小负荷时没有补偿的情况确定变压器的分接头,则:UT=(U1min-ΔUTmin)UN/U2min=(112-3.48)/10.5×11=113.69kV。选取最接近的变压器分接头:110×(1±2.5%)=112.75kV。变比为:K=112.75/11=10.25。按照最大负荷计算容量补偿:
