一降压变电所,变压器归算到高压侧参数如图所示,最大负荷时变压器高压母线电压维持在

admin2022-08-02  30

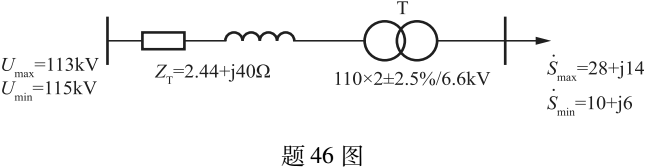

问题 一降压变电所,变压器归算到高压侧参数如图所示,最大负荷时变压器高压母线电压维持在113kV,最小负荷时变压器高压母线电压维持在115kV,若不考虑功率损耗,变压器低压母线顺调压,变压器分接头电压应为(  )。A.112.75B.115.5C.107.25D.110

选项 A.112.75
B.115.5
C.107.25
D.110

答案 B

解析 最大负荷和最小负荷时变压器的电压损耗分别为:ΔUTmax=(PR+QX)/U1max=(28×2.44+14×40)/113=5.56kV;ΔUTmin=(PR+QX)/U1min=(10×2.44+6×40)/115=2.23kV。若采用顺调压,则在最大负荷时,低压侧升高至102.5%的额定电压;在最小负荷时,低压侧升高至107.5%的额定电压,所以,变压器最大、最小电压为:则平均值为:因此,就近选取分接头为115.5kV。
