网络接线如图所示,元件参数标于图中,系统S的短路容量为1200MVA,取SB=6

admin2022-08-02  34

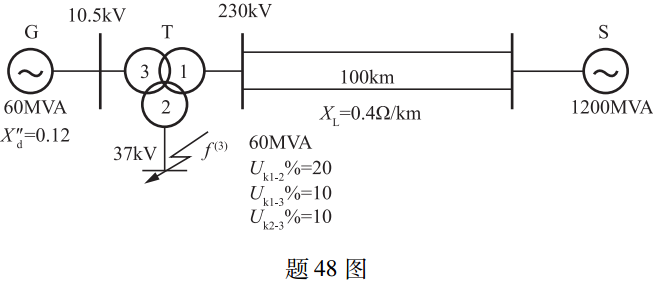

问题 网络接线如图所示,元件参数标于图中,系统S的短路容量为1200MVA,取SB=60MVA,当图示f点发生三相短路时,短路点的总电抗标幺值和短路电流有名值分别为(  )。A.0.231,7.953B.0.169,5.499C.0.147,6.369D.0.097,9.677

选项 A.0.231,7.953
B.0.169,5.499
C.0.147,6.369
D.0.097,9.677

答案 B

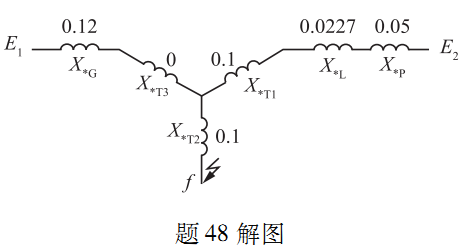

解析 设基准容量为:SB=60MVA,基准电压为:Uj=1.05×330=345kV,则各元件标幺值如下,发电机:X*G=Xd″SB/SG=0.12×60/60=0.12。负荷:X*P=SB/SL=60/1200=0.05。线路:X*L=XLSB/UB2=1/2×100×0.4×6/2302=0.0227。Uk1%=Uk2%=(20+10-10)/2=10,Uk3%=(10+10-20)/2=0。变压器T1、T2、T3:X*T1=X*T2=(Uk1%/100)×(SB/ST)=(10/100)×(60/60)=0.1,X*T3=(Uk1%/100)×(SB/ST)=(0/100)×(60/60)=0。根据网络接线,系统的等值电路如题解图所示。根据电路可知,短路点总电抗标幺值为:X*Σ=(0.12//(0.1+0.0227+0.05))+0.1=0.17。则三相短路电流有效值为:
