文氏桥振荡电路的固有频率为( )。
选项
答案
A
解析

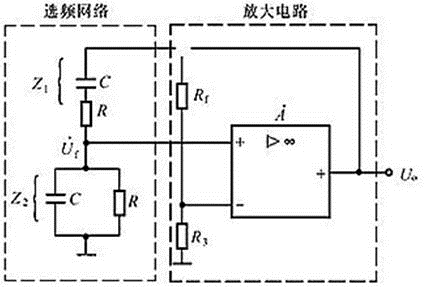

RC文氏电桥正弦波振荡电路由RC串并联选频网络和电压放大电路两部分组成,如题解图所示。
题解图RC串并联网络既是选频网络,又是正反馈网络,它的频率响应是不均匀的,图中的阻抗为:
则,反馈网络的反馈系数为:
若其中ω0=1/RC,则有:
由此可得RC串并联选频网络的幅频响应和相频响应,即:
由公式可知,当ω=ω0=1/RC,即:f=f0=1/2πRC时,幅频响应幅值最大,相频响应的相位角为零。所以文氏桥振荡电路的固有频率为1/2πRC。
