问题

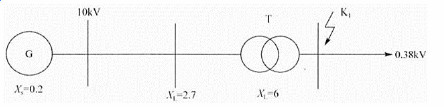

发电机、电缆和变压器归算至SB=100MVA的电抗标幺值如图所示,试计算图示网络中K1点发生三相短路时,短路点的三相短路电流为( )。
A.15.44kAB.16.25kAC.0.84kAD.0.60kA
选项
A.15.44kA
B.16.25kA
C.0.84kA
D.0.60kA
答案
B
解析
当K1点短路时,短路点总电抗标幺值:X∑*=X*T+X*L+X*S=6+2.7+0.2=8.9三相短路电流有名值:
注:短路电流计算时,基准电压应取平均电压,即UB=1.05UN,UN为系统标称电压。
