  3. 图所示电路，集成计数器74LS160在M＝1和M＝0时，其功能分别为（　　）。

图所示电路，集成计数器74LS160在M＝1和M＝0时，其功能分别为（　　）。

admin2022-08-02  56

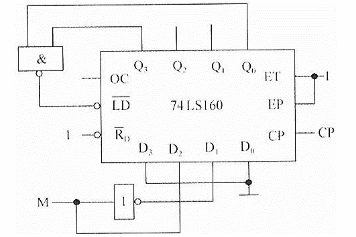

问题 图所示电路，集成计数器74LS160在M＝1和M＝0时，其功能分别为（　　）。A．M＝1时为六进制计数器，M＝0时为八进制计数器B．M＝1时为八进制计数器，M＝0时为六进制计数器C．M＝1时为十进制计数器，M＝0时为八进制计数器D．M＝1时为六进制计数器，M＝0时为十进制计数器
选项 A．M＝1时为六进制计数器，M＝0时为八进制计数器
B．M＝1时为八进制计数器，M＝0时为六进制计数器
C．M＝1时为十进制计数器，M＝0时为八进制计数器
D．M＝1时为六进制计数器，M＝0时为十进制计数器
答案 A
解析 74LS160为同步十进制计数器，当为低电平时，将D3、D2、D1、D0置入计数器。当M＝1时，初始值为0100，计数器根据CP脉冲开始计数，0100→0101→0110→0111→1000→1001，当计数到1001时Q3和Q0经与非门使得LD=0，则计数器将初始值0100置数到输出端，进行下一轮计数，因此当M＝1时为六进制计数器。当M＝0时，初始值为0010，计数器根据CP脉冲开始计数，0010→0011→0100→0101→0110→0111→1000→1001，当计数到1001时Q3和Q0经与非门使得，则计数器将初始值0010置数到输出端，继续进行下一轮计数，因此当M＝0时为八进制计数器。
