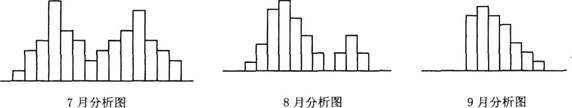

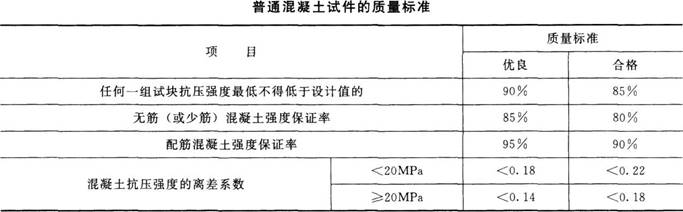

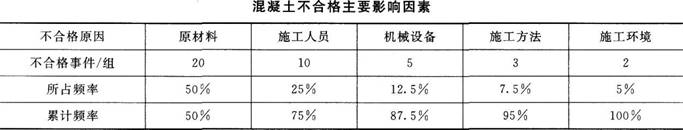

问题 某引水工程，渠道长度3.9km。全段共有各类建筑物58座，其中：河渠交叉建筑物3座，渠道交叉建筑物9座，左岸排水建筑物16座，铁路桥1座，分水闸2座，公路交叉建筑物25座，节制闸1座，退水闸1座。发包人与承包人按照《水利水电工程标准施工招标文件（2009年版）》签订了施工合同。事件1：渠道K3+500～K3+650段为钢筋混凝土衬砌，设计强度为C25，共抽取试件100组，抗压强度最小值为23MPa，平均抗压强度为27MPa，抗压强度标准差为4MPa，混凝土强度保证率为93％。根据《水利水电工程施工质量检验与评定规程》（SL 176—2007），当试件组数大于等于30组时，普通混凝土试件的质量标准见下表。事件2：承包人对7月、8月、9月三个月的混凝土质量进行分析，直方图分析结果如下页图所示。事件3：承包人施工过程中共检测钢筋混凝土抗压强度（设计强度C25）2400组，平均抗压强度26MPa，抗压强度标准差为2.4MPa，混凝土抗压强度下限值为21.25MPa。2400组中有40组混凝土抗压强度不合格，造成混凝土强度不合格主要因素分析见下表。事件4：某座左岸排水建筑物底板混凝土质量检验，混凝土试块抗压强度既不满足设计要求，也不满足《水利水电工程施工质量检验与评定规程》（SL 176—2007）的要求。经过钻芯检测的21个试件为样本，混凝土抗压强度推定值20.64为设计值30MPa的68.8％，低于设计值31.2％。由于混凝土强度不满足设计及《水利水电工程施工质量检验与评定规程》（SL 176—2007）要求，且混凝土质量极不均一，拆除重建，造成经济损失30万元。【问题】1．事件1，评定混凝土试件质量，并说明理由。2．事件2，试分析7月、8月、9月影响混凝土质量原因。3．事件3，试计算承包人生产混凝土的合格率。画出混凝土试件不合格原因的排列图，并指出影响混凝土抗压强度不合格的主要因素。4．事件4，试利用因果分析图分析混凝土强度低的原因。5．判断事件4中质量事故的类型，并简要写出处理程序。
选项
答案

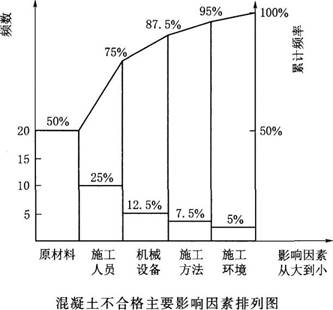

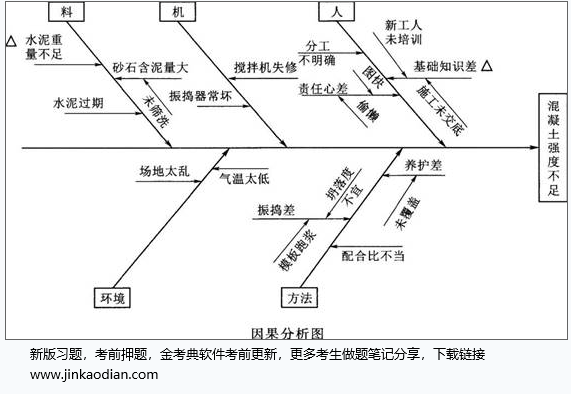

解析 问题1：评为合格。抗压强度最小值为23MPa，为设计值的92％；配筋混凝土强度保证率为93％；离差系数为4／27≈0.148。因强度保证率和离差系数达不到优良标准，达到合格标准，混凝土试件质量评为合格。问题2：7月直方图分析属于双峰型，造成这种形状的原因是由于将来自两个总体的数据（如两种不同材料、两台机器或不同操作方法）混在一起所致。8月直方图分析属于孤岛型，造成这种形状的原因是由于原材料或操作方法的显著变化所致。9月直方图分析属于绝壁型，造成这种形状的原因是由于收集数据不当，或是人为剔除了下限以下的数据造成的。问题3：混凝土试件抗压强度超下限不合格率偏移系数，KPL=（21.25-26）/2.4=-1.98，查正态分布表：φ（-1.98）=1-φ（1.98）=1-0.9761=0.0239。混凝土抗压强度不合格率为2.39％。因此承包人生产混凝土的合格率为97.61％。计算混凝土不合格各主要影响因素从大到小排序，并计算所占频率和累计频率见下表。根据上表画出排列图：累计频率在0～80％属于主要影响因素，因此主要影响因素为原材料、施工人员。问题4：因果分析图如下。问题5：属于一般质量事故。处理程序如下：（1）下达停工指示。总监理工程师下达停工指示。（2）事故调查。由项目法人组织设计、施工、监理等单位进行调查，调查结果报项目主管部门核备。（3）事故处理。项目法人负责组织有关单位制定处理方案并实施，报上级主管部门备案。（4）检查验收。事故部位处理完成后，必须按照管理权限经过质量评定与验收后，方可投入使用或进入下一阶段施工。（5）下达《复工通知》。事故处理经过评定和验收后，总监理工程师下达《复工通知》。
