如题图所示输电系统，送端母线电压在最大、最小负荷时均保持115kV。系统元件参数

admin2022-08-02 78

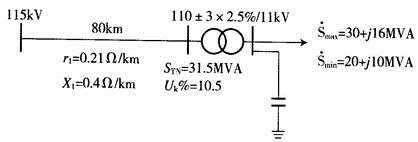

问题如题图所示输电系统，送端母线电压在最大、最小负荷时均保持115kV。系统元件参数均标在图中，当变压器低压母线要求逆调压时，变压器变化比及应安装的静电电容器容量为（　　）。（忽略功率损耗及电压降横分量）

A． k=11／115.5，Qc=14.78Mvar B． k=11／121，Qc=24.67Mvar C． k=10.5／110，Qc=27.73Mvar D． k=10／115.5，Qc=31.56Mvar

选项 A． k=11／115.5，Qc=14.78Mvar
B． k=11／121，Qc=24.67Mvar
C． k=10.5／110，Qc=27.73Mvar
D． k=10／115.5，Qc=31.56Mvar

答案 A

解析线路与变压器的等值阻抗（有名值）Z计算如下：忽略变压器等值电阻，则：

Z=R+jX=0.21×80+j（0.4×80+40.33）=16.8+j72.33。最大负荷和最小负荷时变压器的电压损耗：

在最大和最小负荷时，变压器低压侧的电压分别为10.5kV和10kV，按最小负荷时没有补偿的情况确定变压器的分接头，则：{图2]选取变压器分接头为：110+（1+2×2.5％）=115.5kV。变比为：

按照最大负荷计算容量补偿：

【说明】逆调压是指在最大负荷时，提高负荷侧电压，低压侧升高至105％的额定电压，在最小负荷时，降低或保持负荷侧电压，即低压侧保持额定电压；顺调压是指在最大负荷时，低压侧为102.5％的额定电压，最小负荷时，低压侧为107.5％的额定电压。
