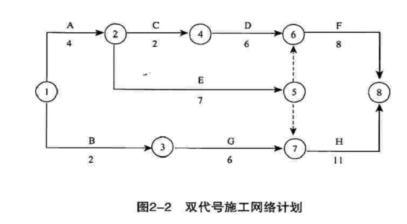

某工程双代码施工网络计划如图2-2所示,该进度计划已经监理工程师审核批准,合同工期为23个月。
计算工作B、C、G的总时差和自由时差
选项
计算工作B、C、G的总时差和自由时差
答案
解析
关键路线为所有线路中最长的线路,其长度等于22月。从图2-3中可见,关键线路为1-2-5-7-8,关键工作为A、E、H。不必将所有工作总时差计算出来后,再来确定关键工作。
解:按工作计算法,对该网络计划工作最迟时间参数进行计算:
1.工作最迟完成时间Lfi-j
LF6-8=LF7-8=Tc=22
LF4-6=LF6-8-D6-8=22-8=14
......
LF2-5=min{(LF6-8-D6-8),(LF7-8-D7-8)}
=min{(22-8),(22-11)}=min(14,11}=11
......
2.工作最迟开始时间LSi-j
LS6-8:=LF6-8 -D4-8=22-8=14
LS7-8=LF7-8-D7-8=22-11=11
......
LS2-5=LF2-5-D2-5=11-7=4
......
上述计算也可直接在图上进行,其结果如图2-3所示。利用前面的计算结果,根据总时差和自由时差的定义,可以进行如下计算:
工作B:TF1-3=LS1-3=ES1-3=3-0=3 FF1-3=ES3-7-EF1-3=2-2=0
工作C:TF2-4=LS2-4-ES2-4=6-4=2 FF2-4=ES4-6-EF2-4=6-6=0
工作G:TF3-7=LS--ES3-7=5-2=3 FF3-7=ES7-8-EF3-7=11-8=3
总时差和自由时差计算也可直接在图上进行,标注在相应位置,如图2-3所示,其他工作的总时差和自由时差本题没有要求。
