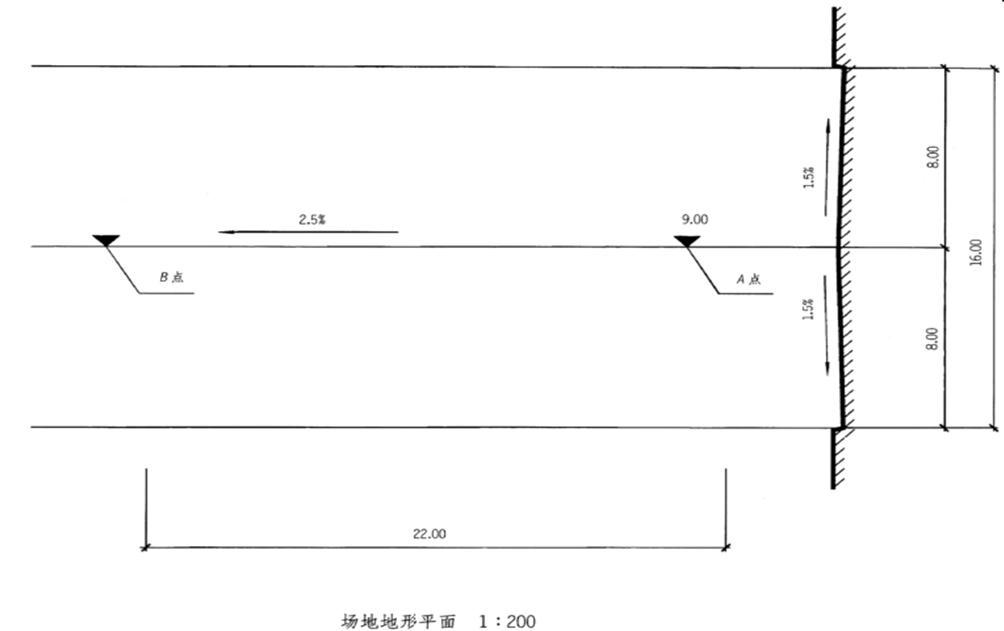

问题 设计条件 1.AB段城市道路宽16m，路面纵坡为2.5%，横坡为1.5%。2.道路A点标高为9.00m。 任务要求 1.要求沿路面纵坡方向绘出路面等高线，等高线高差定为0.1m。 2.注明等高线距离和等高线坡降尺寸，并标明B点路面标高。
选项
答案

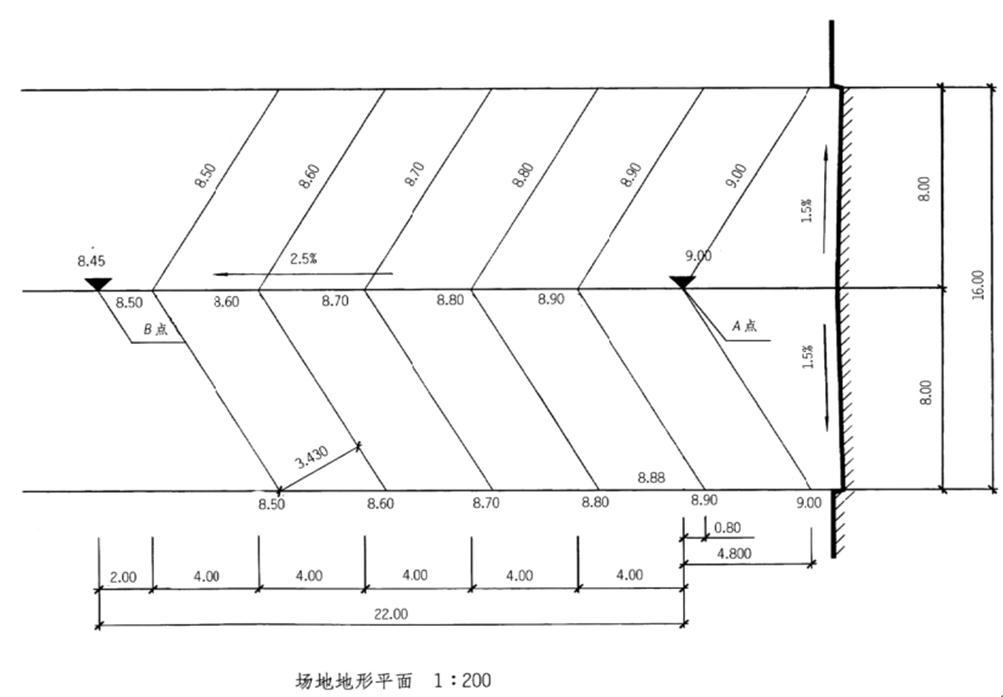

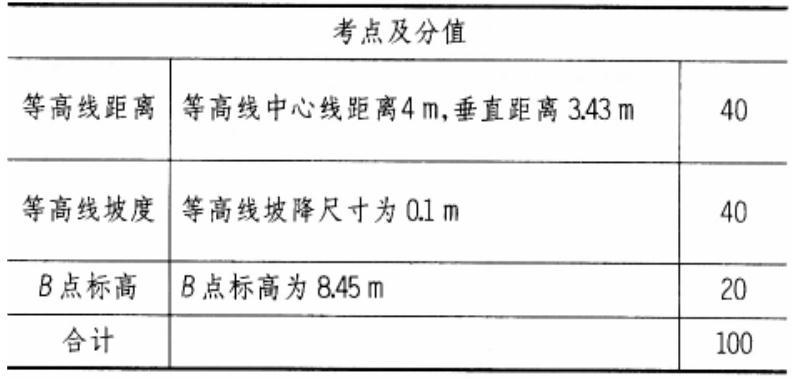

解析 作图提示 1.确定B点标高： 9-22×2.5%=9-0.55=8.45(m) 2.根据路的纵坡度（i纵=2.5%）求路中心线（路脊）上高程差为0.1m高程点的水平距长度：0.1÷2.5%=4(m) 3.从A点开始依次求取各点位置，并按逐次降低0.1m的方法标注各求取点的标高。 4.求A点道路横断面（i横=1.5%）的路面边缘线的顶面标高：9-8×1.5%=9-0.12=8.88(m) 5.求顶面标高为9.0m的路面边缘点的位置，即从8.88m标高点到9.0m标高点的水平距长度：(9-8.88)÷2.5%=4.8(m) 6.从顶面标高为9.0m的路面边缘点开始向B点方向依次量取路面边缘各点，并按逐次降低0.1m的方法量取路面边缘点的标高。 7.将道路中心线的各点与其两侧路面边缘点中高相同三者折线连接，即构成道路路面设计等高线。 8.计算设计等高线的水平距L为：（注意：不能混淆设计等高线的水平距与高程点的水平距的关系） 参考评分标准
