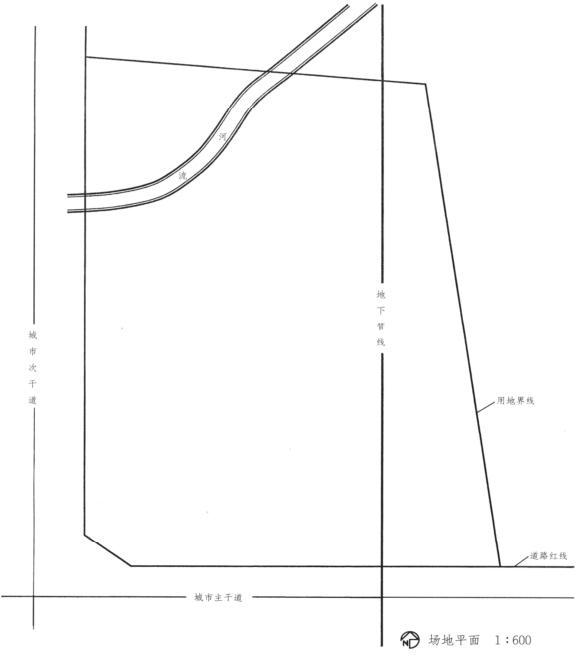

设计条件 某建设用地平面如图所示,用地内有一条小河在西北角流过,一条地下管线贯穿南北方向。场地开发时应符合下列要求: 1.建筑控制线后退道路红线或用地界线: (1)南侧城市主干路15m; (2)西侧城市次干路10m; (3)北侧和东侧用地界线均为7.5m。 2.建筑控制线后退河岸线10m。 3.建筑控制线后退地下管线5m。 4.停车场用地应后退道路红线或用地界线5m,后退河岸线5m。 任务要求 1.绘出所有可建建筑用地界线(建筑控制线),并简要说明,用网格线表示出来。 2.绘制出可建停车场用地范围。
选项
答案
解析

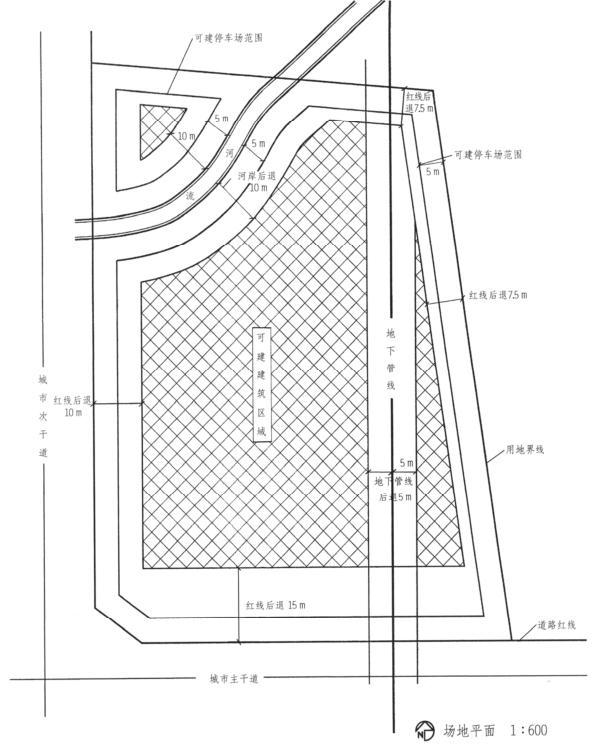

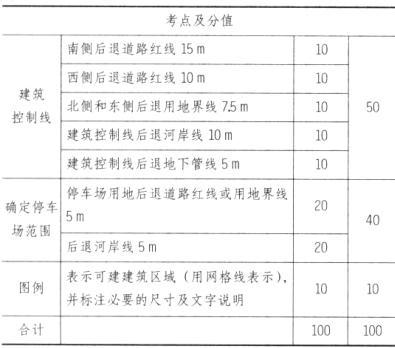

作图提示 1.按条件确定建筑后退道路红线与用地界线、河岸线和地下管线的可建建筑用地界线,即建筑控制线范围。 2.对所有建筑控制线进行标注和说明。 3.表示出可建建筑区域。 4.根据所给条件确定可建停车场范围。 参考评分标准
