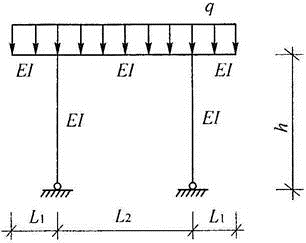

图示刚架在荷载作用下，哪种弯矩图是不可能出现的？（　　）

最全题库2022-08-02 21

问题图示刚架在荷载作用下，哪种弯矩图是不可能出现的？（　　）

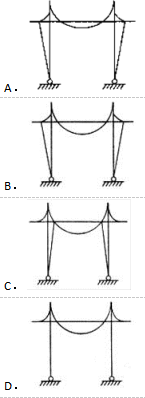

选项

答案 C

解析 C项，取三杆结点为隔离体，左侧结点的弯矩为顺时针，右侧结点的弯矩为逆时针，结点是不平衡的，故C项不可能存在。

转载请注明原文地址:https://tihaiku.com/jzgc/2535009.html

本试题收录于：建筑结构与设备二级建筑师题库二级注册建筑师分类
