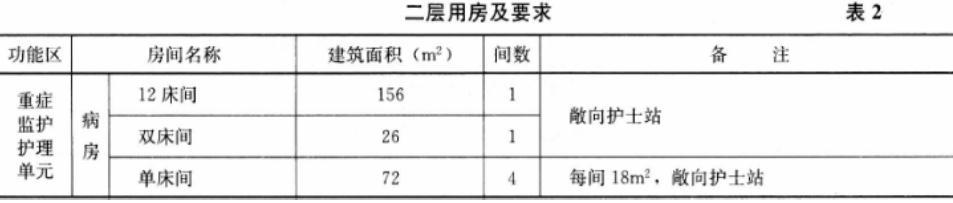

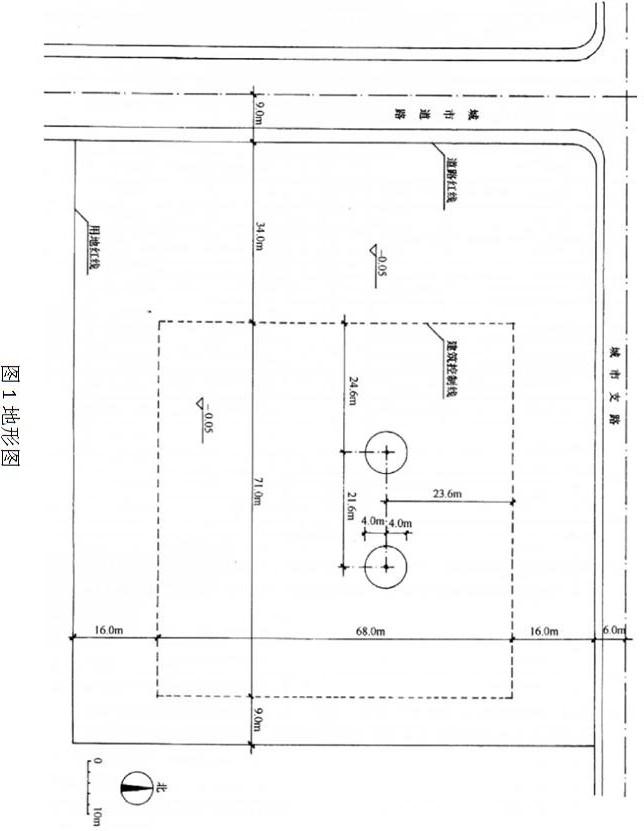

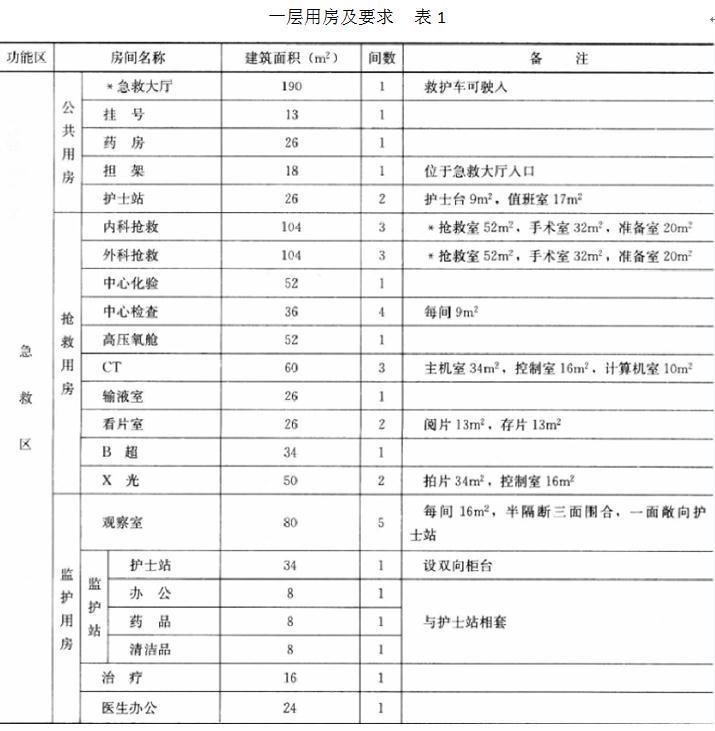

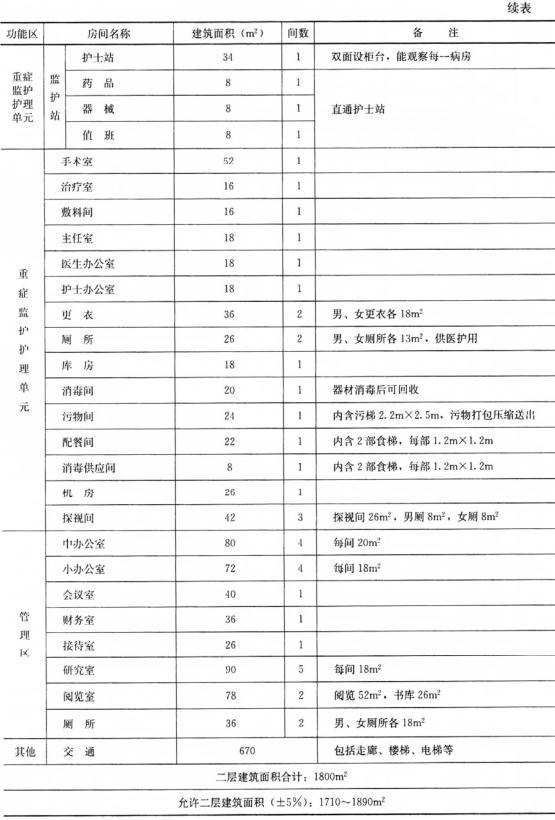

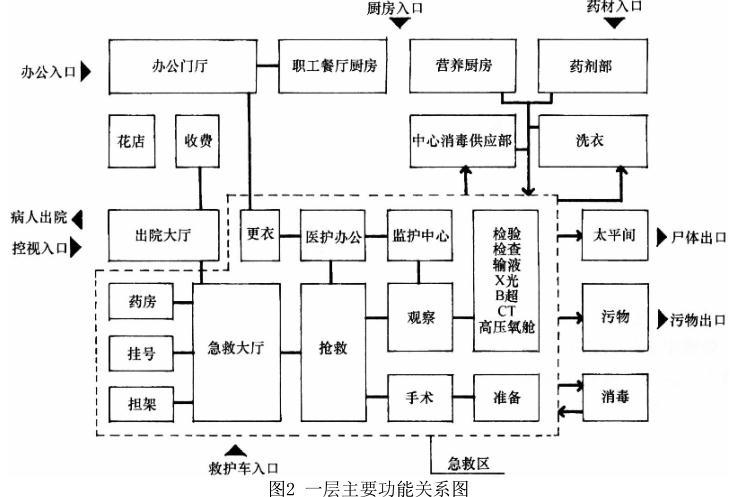

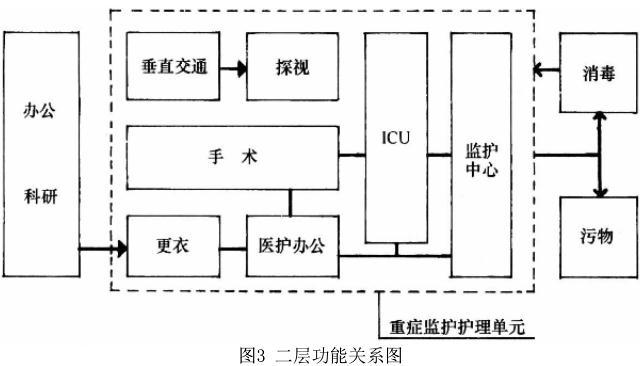

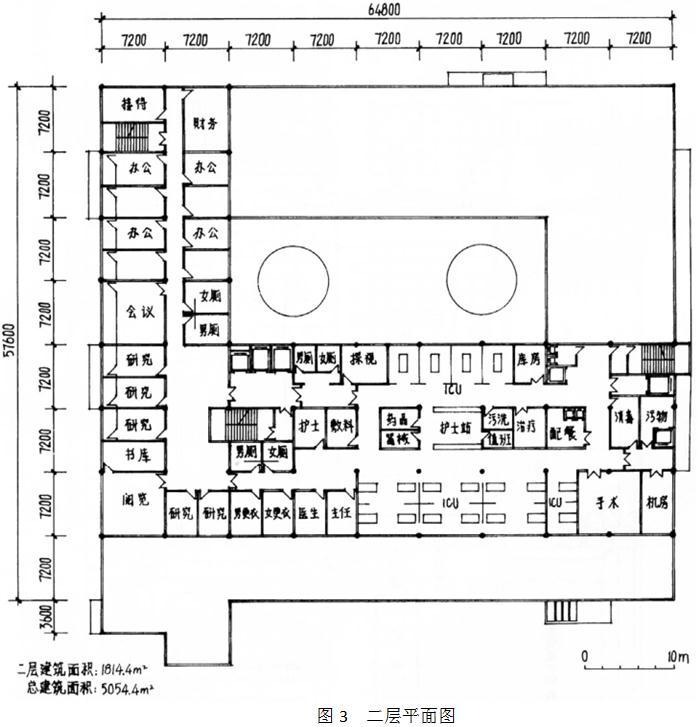

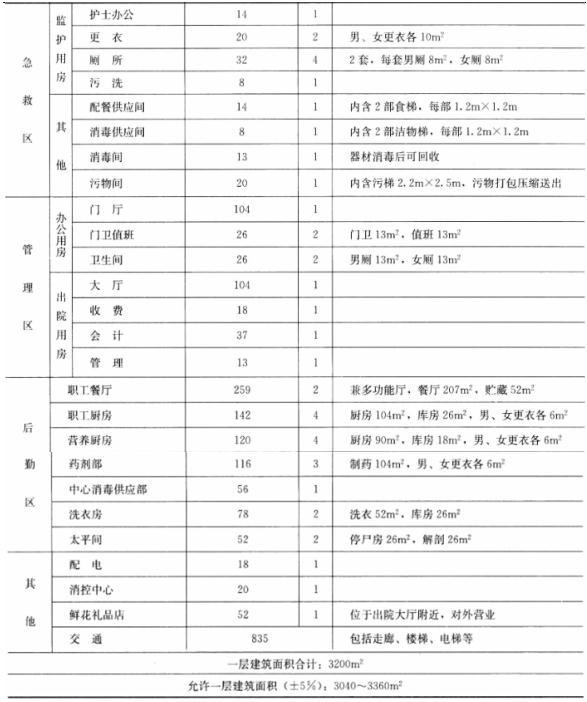

问题急救中心（一）任务描述北方某市拟筹建一座急救中心，总建筑面积为12000m2，其中地下室1425m2，为救护车库、设备用房、库房等。一层为急救区，二层为外科重症监护护理单元，三层为内科重症监护护理单元，四层为专科重症监护护理单元，五层为普通病房护理单元，六层为医技，七层为手术。建筑总高度为28.25m。本案只设计一、二层平面，建筑面积合计5000m2。（二）用地条件急救中心用地位于市区某十字路口东南地块，南为城市绿化，西为城市道路，北为城市支路.东与办公建筑群接壤。建筑控制线内有两棵大树须保留，具体用地范围与尺寸详见图1。 (三)总平面设计要求 (1)在建筑控制线内布置急救中心。 (2)妥善安排救护车、市民、办公、后勤的场地出入口及建筑的各出人口，使其互不干扰。 (3)组织好用地内广场、道路、社会停车场（18辆）、内部停车场（10辆）、社会自行车停放 (50m2)、内部自行车停放(60m2)；适当布置绿化。 (4)地下救护车库坡道宽度为7m，其坡道口应接近急救大厅入口，且符合方便接医护人员乘车出发的合理路线。（四）建筑设计要求 (1)一、二层用房及要求详见表1、表2。 (2)一、二层主要功能关系详见图2、图3。 (3)功能分区应明确，房间布置应有序，流线组织应清晰。 (4)一层应使救护车能直接驶入急救大厅内，抢救室入口应直接开向急救大厅。 (5)二层重症监护护理单元(ICU)以监护站（护士站、药品、器械、治疗等）为中心，大病房与小病房分设其两侧。病房为开敞式。大病房床位之间用下实上虚半隔断分成半封闭单间，使病人之间不可互望，而医护人员可观察到每一位病人。家属只能在探视间通过电视装置观察病人状态，不得进入ICU。当病人病情稳定后，可转入恢复治疗区的普通病房。 (6)层高：一层为4.2m，二层至六层为3.9m，七层为4.5m。 (7)医用走廊和药品、消毒器械、洁物、营养餐供应走廊宽度不小于2.5m，其余不小于2.0m。 (8)三层至七层为标准层，每层平面尺寸为50.4m×21.6m，结构柱网尺寸为7.2m×7.2m。

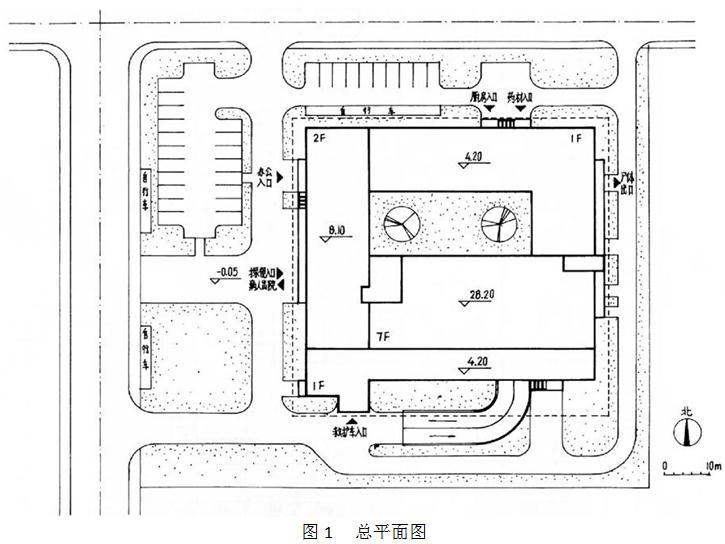

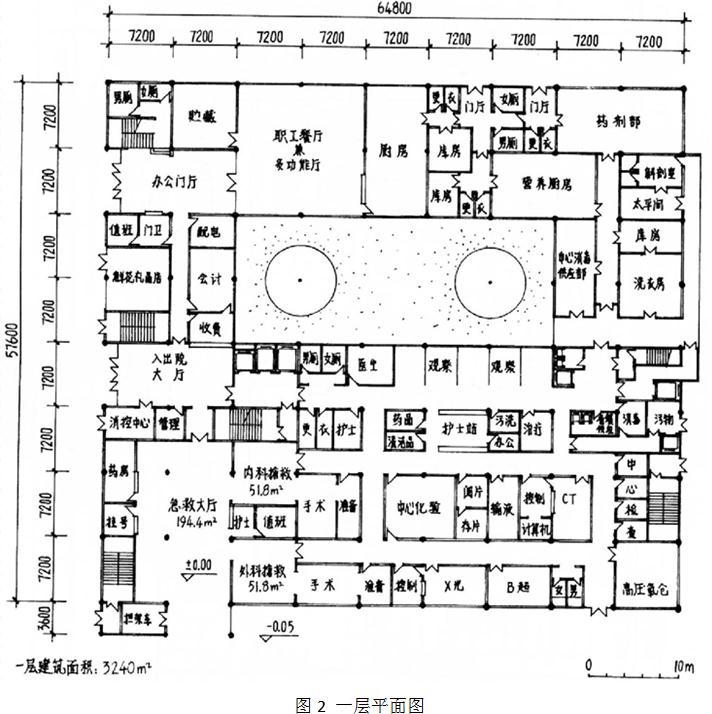

(9)在一层至少考虑3部由地下室向一层直通室外的单独疏散楼梯。（五）规范要求本设计应符合国家的有关规范要求。（六）制图要求 1.总平面图(1︰600) (1)绘制急救中心屋顶平面图，注明建筑各出入口及各屋面标高和室外场地标高。 (2)绘出用地内各设计内容（广场、道路、社会与内部小汽车停车场、自行车停放处、地下车库出入口坡道、绿化）。 2.平面图(1︰400) (1)绘制一、二层平面图，表示出柱、墙（双线）、门（表示开启方向），窗、卫生间洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸，标注室内楼、地面及室外地面相对标高。 (3)注明房间名称，标注带“*”房间面积，注明一、二层建筑面积和总建筑面积。
