  3. 设计任务书 (一)任务描述 因旅馆发展需要，拟扩建一座9层高的旅馆建筑

设计任务书 (一)任务描述 因旅馆发展需要，拟扩建一座9层高的旅馆建筑

免费题库2022-08-02  52

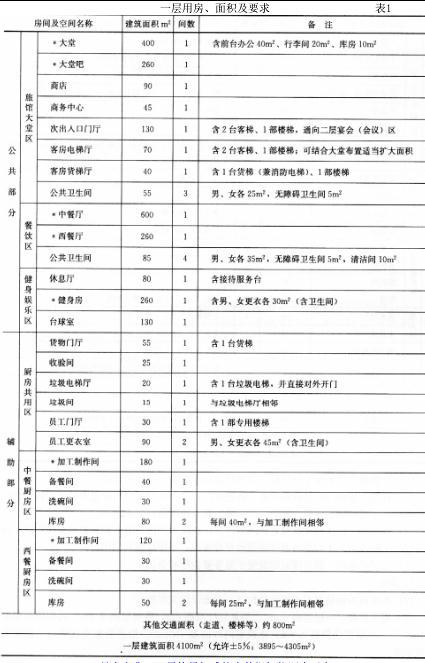

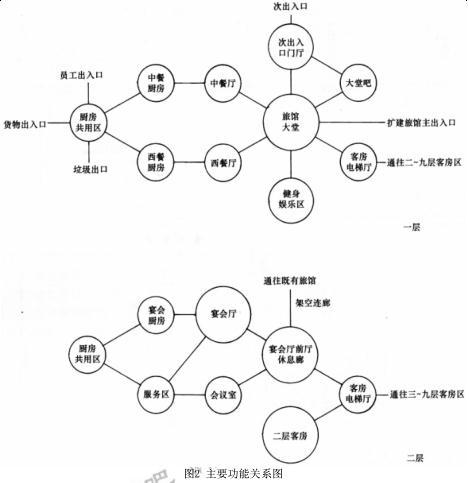

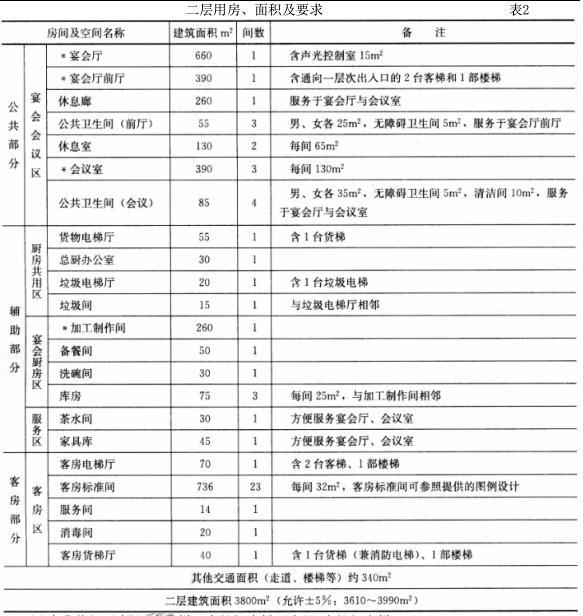

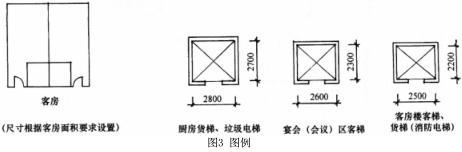

问题 设计任务书  (一)任务描述 因旅馆发展需要，拟扩建一座9层高的旅馆建筑(其中旅馆客房布置在二～九层)。按下列要求设计并绘制总平面图和一、二层平面图，其中一层建筑面积4100㎡，二层建筑面积3800m2。 (二)用地条件 基地东侧、北侧为城市道路，西侧为住宅区，南侧临城市公园。基地内地势平坦，有保留的既有旅馆建筑一座和保留大树若干，具体情况详见总平面图(图1)。 (三)总平面设计要求 根据给定的基地出入口、后勤出入口、道路、既有旅馆建筑、保留大树等条件进行如下设计：1.在用地红线内完善基地内部道路系统、布置绿地及停车场地(新增：小轿车停车位20个、货车停车位2个、非机动车停车场一处100㎡)。2.在建筑控制线内布置扩建旅馆建筑(雨篷、台阶允许突出建筑控制线)。3.扩建旅馆建筑通过给定的架空连廊与既有旅馆建筑相连接。4.扩建旅馆建筑应设主出入口、次出入口、货物出入口、员工出入口、垃圾出口及必要的疏 散口。扩建旅馆建筑的主出入口设于东侧；次出入口设于给定的架空连廊下，主要为宴会(会议)区客人服务，同时便于与既有旅馆建筑联系。 (四)建筑设计要求 扩建旅馆建筑主要由公共部分、客房部分、辅助部分三部分组成，各部分应分区明确、相对独立。用房、面积及要求详见表1、表2，主要功能关系见示意图(图2)，选用的设施见图例(图3)。 1.公共部分 (1)扩建旅馆大堂与餐饮区、宴会(会议)区、健身娱乐区及客房区联系方便。大堂总服务台位置应明显，视野良好。 (2)次出入口门厅设2台客梯和楼梯与二层宴会(会议)区联系。二层宴会厅前厅与宴会厅和给定的架空连廊联系紧密。 (3)一层中餐厅、西餐厅、健身娱乐用房的布局应相对独立，并直接面向城市公园或基地内保留大树的景观。 (4)健身娱乐区的客人经专用休息厅进入健身房与台球室。 2.客房部分 (1)客房楼应邻近城市公园布置，按城市规划要求，客房楼东西长度不大于60m。 (2)客房楼设2台客梯、1台货梯(兼消防电梯)和相应楼梯。 (3)二～九层为客房标准层，每层设23间客房标准间，其中直接面向城市公园的客房不少于14间。客房不得贴邻电梯井道布置，服务间邻近货梯厅。 3.辅助部分 (1)辅助部分应分设货物出入口、员工出入口及垃圾出口。(2)在货物门厅中设1台货梯，在垃圾电梯厅中设1台垃圾电梯。 (3)货物由货物门厅经收验后进入各层库房；员工由员工门厅经更衣后进入各厨房区或服务区；垃圾收集至各层垃圾间，经一层垃圾电梯厅出口运出。 (4)厨房加工制作的食品经备餐间送往餐厅；洗碗间须与餐厅和备餐间直接联系；洗碗间和加工制作间产生的垃圾通过走道运至垃圾间，不得穿越其他用房。 (5)二层茶水间、家具库的布置便于服务宴会厅和会议室。 4.其他 (1)本建筑为钢筋混凝土框架结构(不考虑设置变形缝)。(2)建筑层高：一层层高6m；二层宴会厅层高6m，客房层高3.9m，其余用房层高5.1m；三～九层客房层高3.9m。建筑室内外高差150mm。给定的架空连廊与二层室内楼面同高。 (3)除更衣室、库房、收验间、备餐间、洗碗间、茶水间、家具库、公共卫生间、行李间、声光控制室、客房卫生间、客房服务间、消毒间外，其余用房均应天然采光和自然通风。 (4)本题目不要求布置地下车库及其出入口、消防控制室等设备用房和附属设施。 (5)本题目要求不设置设备转换层及同层排水措施。(五)规范及要求本设计应符合国家相关规范的规定。 (六)制图要求 1.总平面图 (1)绘制扩建旅馆建筑的屋顶平面图(包括与既有建筑架空连廊的联系部分)，并标注层数和相对标高。 (2)绘制道路、绿化及新增的小轿车停车位、货车停车位、非机动车停车场，并标注停车位数量和非机动车停车场面积。 (3)标注扩建旅馆建筑的主出入口、次出入口、货物出入口、员工出入口及垃圾出口。 2.平面图 (1)绘制一、二层平面图，表示出柱、墙(双线)、门(表示开启方向)，窗、卫生洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸，标注室内楼、地面及室外地面相对标高。 (3)标注房间或空间名称；标注带*号房间(见表1、表2)的面积，各房间面积允许误差在规定面积的±10%以内。 (4)填写一、二层建筑面积，允许误差在规定面积的±5%以内。注：房间及各层建筑面积均以轴线计算。
选项
答案

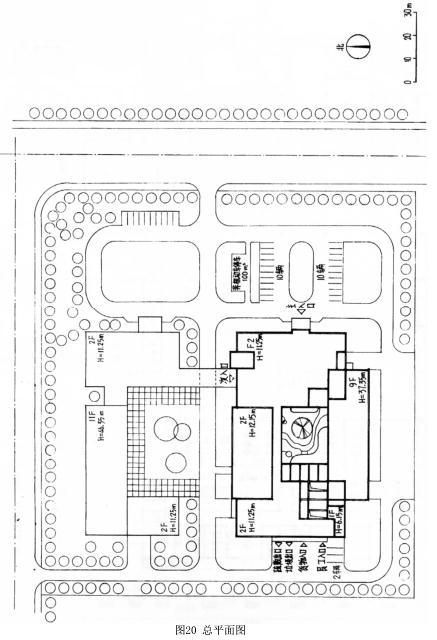

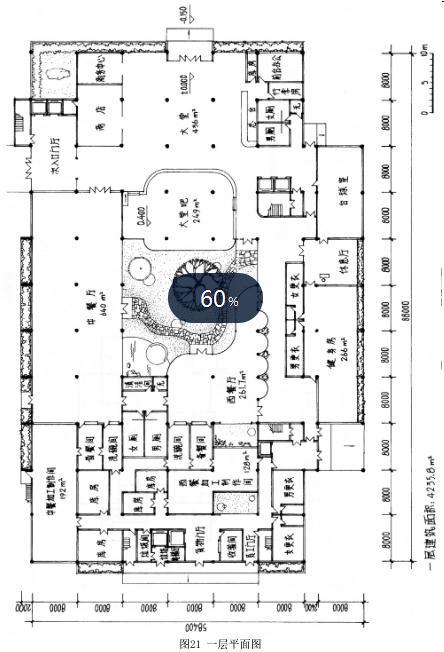

解析 绘制方案设计成果图(图19～图22)
