  3. 奥林匹克体育俱乐部(旧厂房改扩建工程) 任务书与解答 任务书 设计题

奥林匹克体育俱乐部(旧厂房改扩建工程) 任务书与解答 任务书 设计题

admin2022-08-02  29

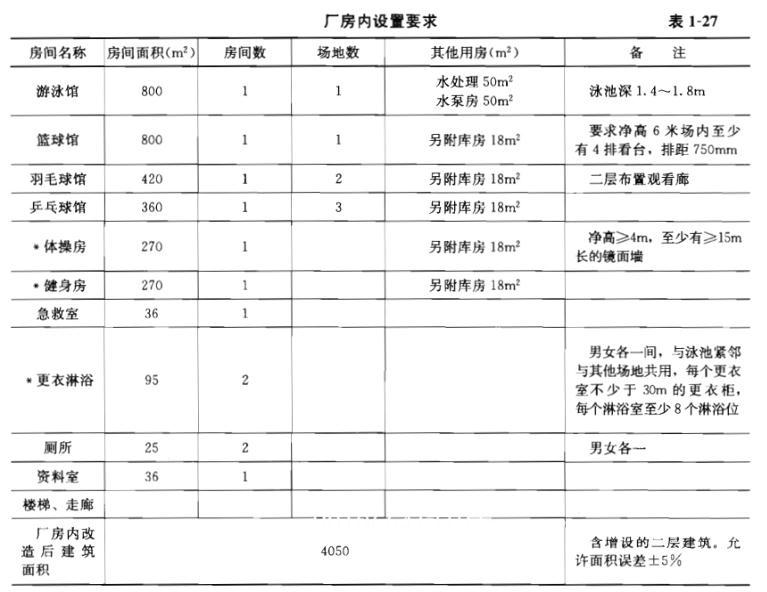

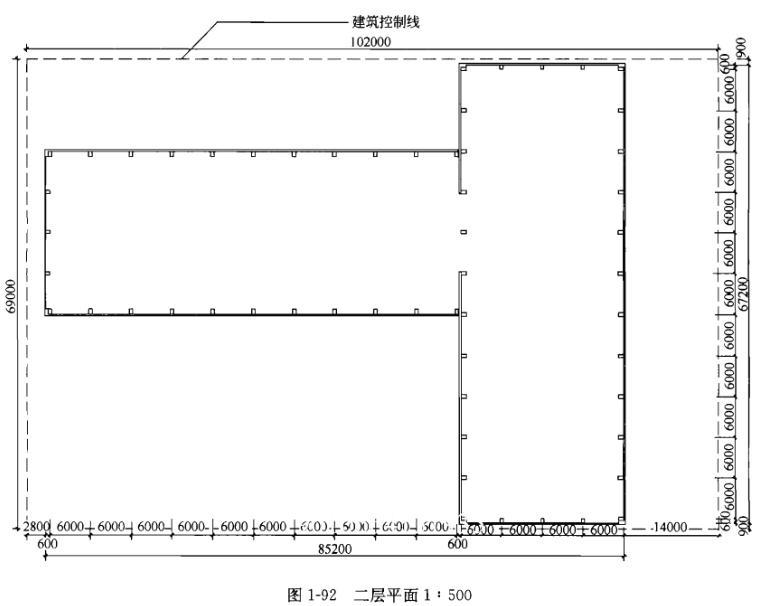

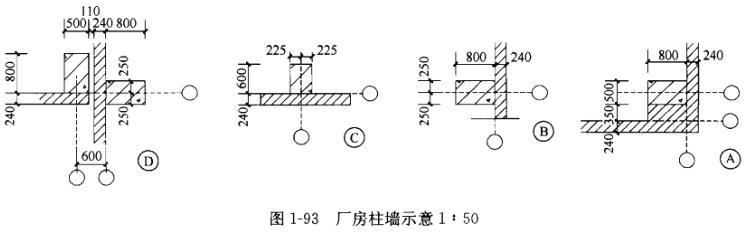

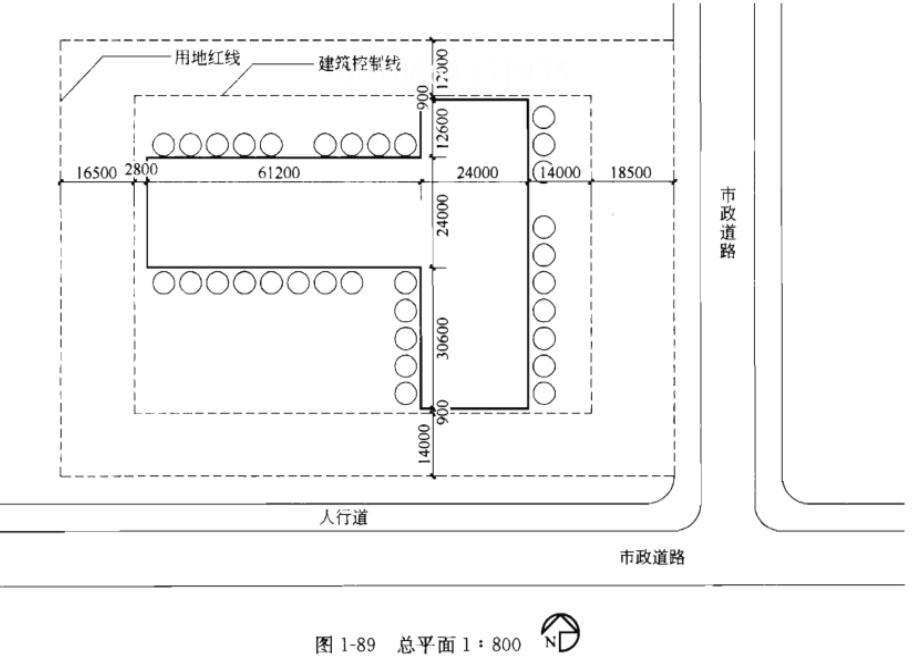

问题 奥林匹克体育俱乐部(旧厂房改扩建工程) 任务书与解答 任务书 设计题目:2008奥林匹克体育俱乐部(旧厂房改扩建工程) 我国(南、北方自选)某城市中，拟将某工厂搬迁后遗解下的厂房改建并适当扩建成为区域级体育俱乐部。布置游泳馆、篮球馆、羽毛球场、乒乓球场、健身馆、体操馆、保龄球馆等主要使用功能。运动场图例见图1-90。 设计任务 1.场地描述 场地平坦，厂房室内外高差为150mm；场地及周边关系见图1-89. 扩建的建筑物应布置在建筑控制线内；厂房周边为高大水杉树，树冠直径5m左右。在扩建中应尽量少移树，最多不宜超过四棵。 2.厂房描述 厂房为T形24m跨单层车间，建筑面积为3082m2原厂房平面见图1-91、图1-92.厂房为钢筋混凝土结构，柱距6m，柱间墙体为砖砌墙体，其中窗宽3.6m，窗高6m，窗台离地面1.0m)，屋架为钢筋混凝土梯形桁架，屋架下缘标髙8.4m，无天窗。厂房柱示意图见图1-93.3.厂房改建要求 厂房改建部分按表1-27提出的要求布置。根据需要应部分设置二层；采用钢筋混凝框架结构，除增设的支撑住外亦可利用原有厂房柱作为支撑与梁相连接；作图时只需标明结构支撑体系。厂房内地面有足够的承载力，可以在其上设置游泳池(但不得下挖地坪)，并可在上砌 筑隔墙，厂房内门窗可以变动，外墙可以拆除，但不得移动。 4.扩建部分要求 扩建部分为二层，按表1-28提出的要求布置。采用钢筋混凝土框架结构 5.其他要求 总平面上布置道路、绿化，场地内的道路边缘离建筑物不小于6m，设置停车位：内部车辆10辆，社会停车30辆，自行车位50辆；除库房外，其余房间都应有直接采光和自然通风主要公共走道轴线宽度不小于3m。除游泳馆外，其他都要满足无障碍设计要求 设计应符合国家现行的有关规范，男、女淋浴、更衣各95m2，淋浴更衣与泳池紧邻，各考虑8个淋浴间及总长不少于30m的衣柜。 6.制图要求 总平面布置：(1)画出扩建部分 (2)画出道路、出人口、绿化、机动车位及自行车位。一、二层平面布置： (1)按要求布置出各部分房间、标出名称，有运动场的房间应按提供的资料画出运动场地界线，其场地界线必须布置在房间内。 (2)画出承重结构体系及轴线尺寸、总尺寸。标注有*号(表1-27、表1-28中)房间的房间面积，房间面积允许士10%的误差。 厂房改建后的建筑面积及扩建部分建筑面积允许士5%的误差。本题面积均以轴线计算。 (3)画出门(表示开启方向)、窗，注明不同的地面标高。 (4)厕浴部分需布置厕位、淋浴隔间及更衣柜。 7.功能要求 改建后建筑面积为4050m2(土10%)，扩建面积2330m2，总建筑面积6380m2.
选项
答案
解析 解题要点 1.方案设计与任务书相符。 2.满足总体关系要求。 3.方案设计具有功能合理性、逻辑性和通达性。 4.符合有关设计规范。 5.满足自然采光、通风要求。 6.结构布置合理。 场地布置合理。 8.图面表达正确，制图清晰。 作图提示 如图1-94、图1-95、图196。1.房间内容、房间面积与总建筑面积(±10%)符合任务书要求。 2.熟练进行总体布局，正确确定建筑物及设施的位置。 3.合理布置场地出入口、建筑出人口、场地道路及停车场。 4.满足日照间距、防火间距以及建筑控制线要求。 5.功能分区合理，房间之间的关系正确。 6.总平面及平面设计满足要求。 (1)总平面设计 ·建筑要与城市道路相接，停车和对原有树木保留应满足任务书要求。 ·建筑除在加建部分设主入口外，商店、餐厅、厨房应设单独出入口。 (2)平面设计 ·根据任务书和各场馆要求，完成平面分区与空间(一、二层)划分。·做好各种流线组织，确定楼梯间的数量与位置。门厅、过厅、走廊等以及交通空 间的组织方式。 ·合理划分防火分区。 ·完成无障碍设计。 7.房间比例良好，平面比例在1:1~1:1.5。 8.交通流线简洁顺畅，具有通达性。 9.内外空间组织有序。 10.辅助房间，如卫生间布置有序。 11.符合防火、无障碍设计及相关建筑设计规范。 12.满足自然采光、通风要求。 13.结构布置合理。 14.制图正确，图面表达清晰，有尺寸标注及必要的文字说明。
