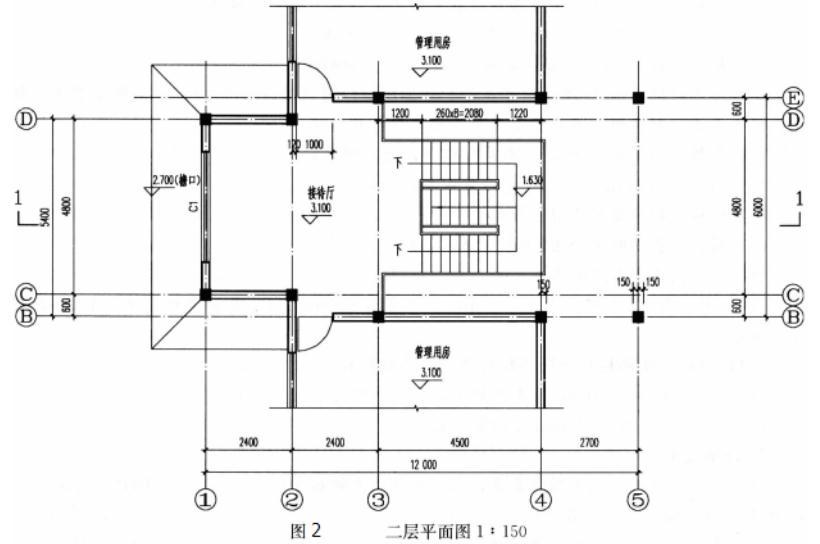

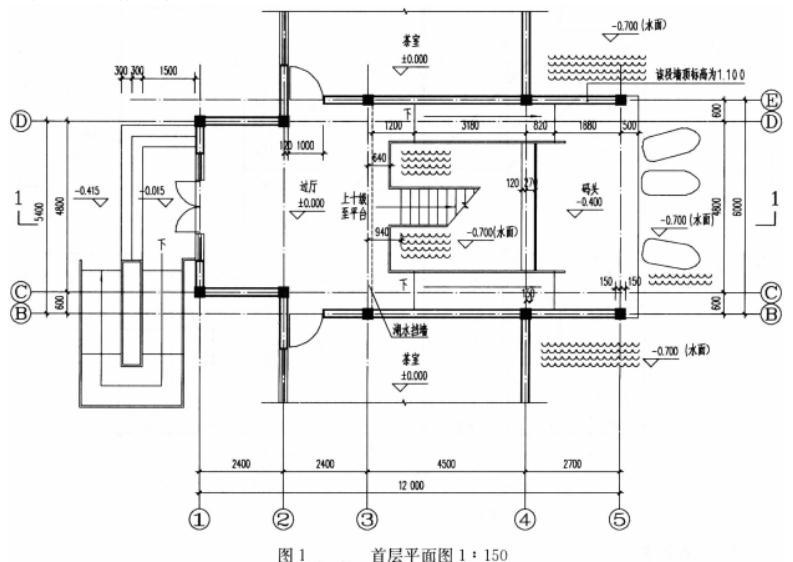

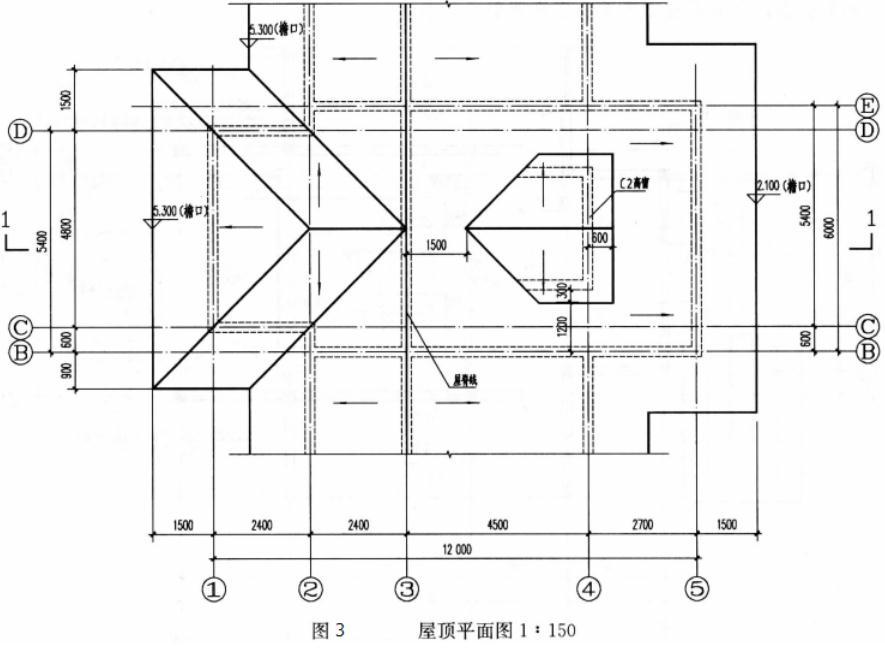

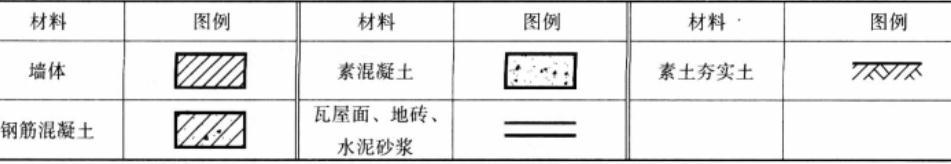

问题 【试题要求】 1.任务说明 图 1～图 3 为某俱乐部小游船码头平面图，按指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映出平面所示关系。2.构造要求 (1)结构：框架结构，现浇钢筋混凝土码头架空板、楼板、屋面板。 (2)地坪：素土夯实，120mm 厚混凝土，上铺地砖。 (3)楼板：120mm 厚现浇钢筋混凝土楼板，上铺地砖。 (4)屋面：120mm 厚现浇钢筋混凝土斜屋面板，屋面坡度为 1:1.5，上贴屋面瓦，屋面挑檐无天沟和封檐板，檐口标高为屋面檐口顶结构标高。 (5)外墙：240mm 厚墙，水泥砂浆抹灰，面贴饰面砖。 (6)内墙：240mm 厚墙，水泥砂浆抹灰，面刷乳胶漆。 (7)楼梯：钢筋混凝土板式楼梯。 (8)梁：截面 700mm×240mm（高×宽）。 (9)门：门高为 2400mm。 (10)窗：图中 C1 窗高为 1500mm，窗台高为 900mm；C2 高窗底标高为 5.000m，窗顶接屋面板底。 (11)栏杆：楼梯栏杆与码头栏杆均为通透式栏杆。 (12)室外踏步：100mm 厚素混凝土，水泥砂浆找平，上铺地砖。 (13)湖水挡土墙：300mm 厚钢筋混凝土。 3.任务要求 (1)绘制剖面图，按表图例绘出构造要求所列各项内容及建筑可见线。 (2)在剖面图上标注楼地面、楼梯休息平台及窗台、窗顶、屋面等各部分的标高。 4.图例
选项
答案
解析 详见下图 4。
