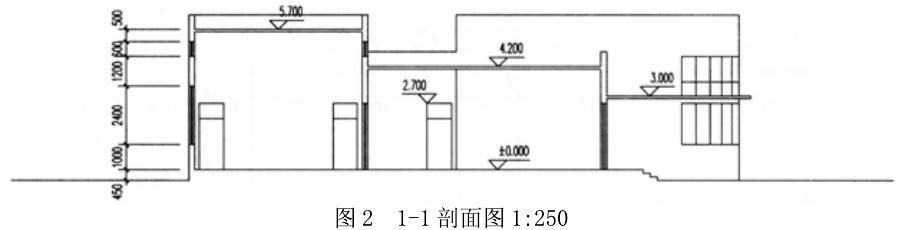

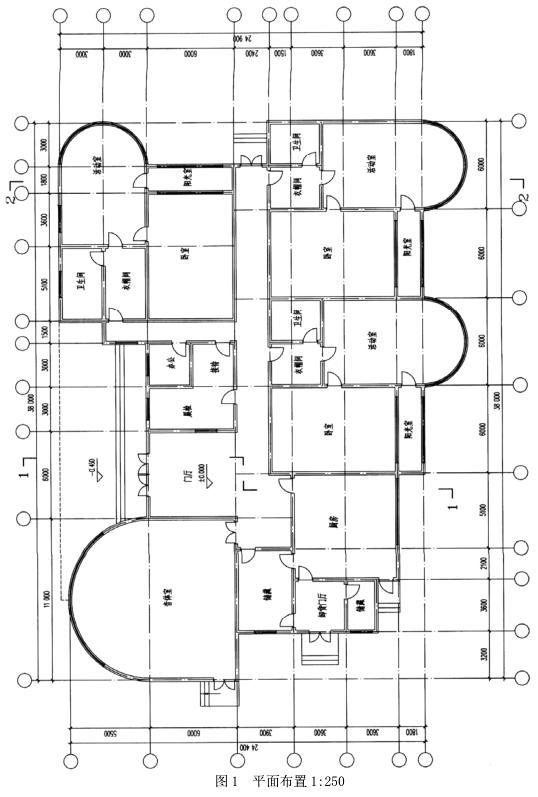

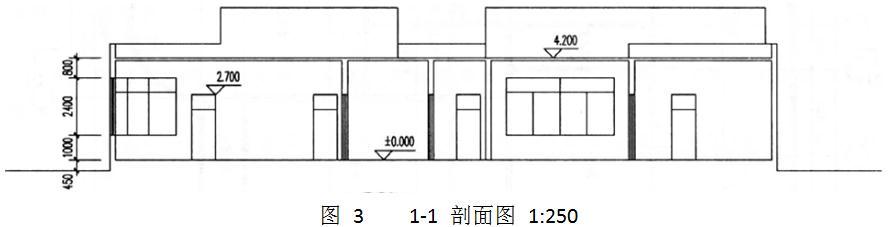

【试题要求】 1.任务描述 按图示的一层幼儿园建筑平面及剖面图绘出屋面结构平面布置(图 1~图 3)。设计应经济合理,并符合任务与规范要求。本地区无抗震设计要求,其基础系统能承受正常荷载,剖面图仅表示空间关系,未表示结构构件。
2.任务要求 (1)音体室半圆形平屋面、雨篷及活动室圆弧形部分的平屋面均采用现浇钢筋混凝土结构。 (2)其他部分的屋面板采用预制钢筋混凝土板,预制板长度不大于 6m,宽度 0.6m 及 0.9m。 (3)结构布置应尽量采用砖墙承重,必要时增加钢筋混凝土柱。 (4)层高:音体室、厨房层高 5.7m.其余层高 4.2m。 3.作业要求 (1)在平面图中,使用所提供的图例(见下表)绘出以下结构平面布置: 1)钢筋混凝土承重柱。 2)承重砖墙、非承重砖墙。 3)钢筋混凝土梁(屋面梁、过梁),上下重叠时应分别标明上、下梁。 4)钢筋混凝土预制板。 5)钢筋混凝土现浇板。 (2)图例不能表达者,可用文字说明。
选项
答案
解析

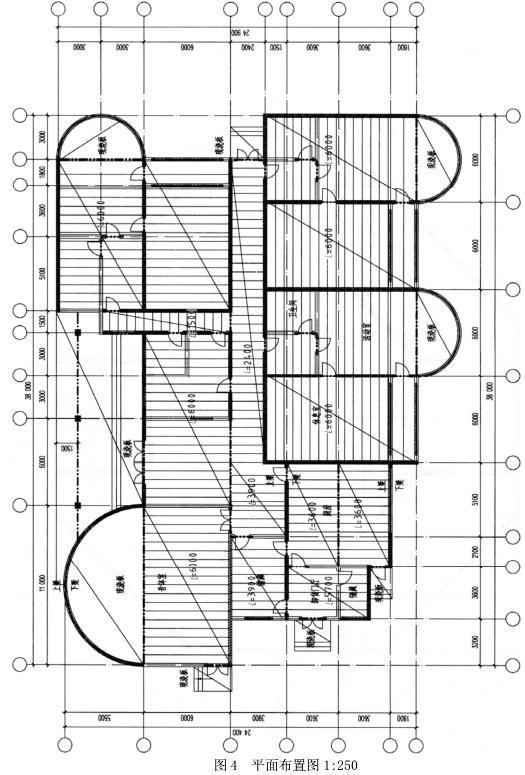

详见图 4。
