  3. 【试题要求】 1.任务描述 图示为 4 个未完成的室内吊顶节点。吊顶下皮

【试题要求】 1.任务描述 图示为 4 个未完成的室内吊顶节点。吊顶下皮

免费题库2022-08-02  43

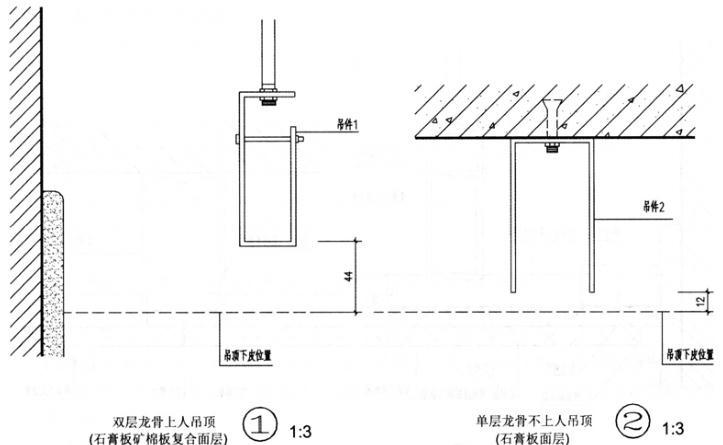

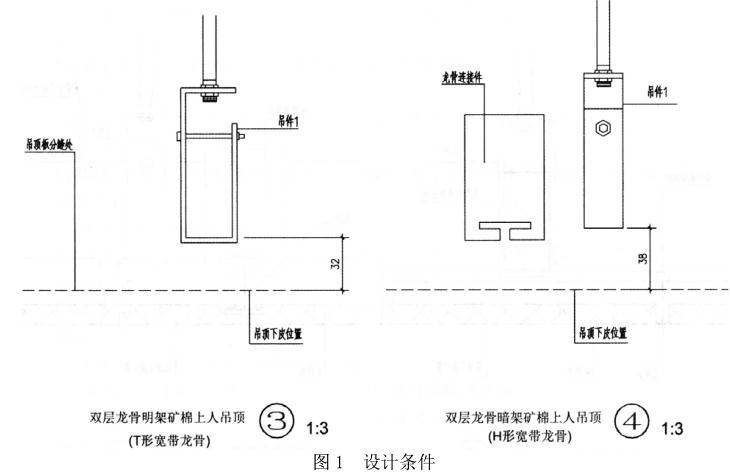

问题 【试题要求】 1.任务描述 图示为 4 个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的吊件都已给定，要求按最经济合理的原则布置各室内吊顶。2.任务要求 (1)按表 1 中图例选用合适的配件与材料，绘制完成 4 个节点的构造详图，注明所选配件与材料的名称及必要的尺寸。 (2)龙骨 1 与龙骨 2、龙骨 1 与龙骨 3 之间的连接方式不需要考虑。 3.配件与材料表（表 1）【解析要点】 (1)吊顶龙骨的构造顺序是：吊筋通过主龙骨吊挂件与主龙骨连接。主龙骨的下部为次龙骨，通过次龙骨吊挂件连接。次龙骨垂直于主龙骨放置，次龙骨间装横撑龙骨，其间距应与面板规格尺寸相配套。横撑龙骨与次龙骨在同一平面，方向平行于主龙骨，用支托与次龙骨连接。主龙骨也叫作承载龙骨，次龙骨也叫作覆面龙骨。 (2)节点①绘制可以参考《轻钢龙骨石膏板隔墙、吊顶》，双层龙骨上人吊顶，吊筋通过吊件 1与龙骨1（承载龙骨）连接，龙骨2（覆面龙骨）垂直于龙骨 1（承载龙骨）放置，龙骨2（覆面龙骨）间装横撑龙骨（本题中横撑龙骨也是次龙骨的一种，也称龙骨 2），内墙侧的龙骨 2（覆面龙骨，即横撑龙骨）与龙骨2（覆面龙骨）用插挂件连接。12mm 厚石膏板用自攻螺钉与横撑龙骨连接。12 厚矿棉板与石膏板之间用专业胶黏剂黏结。 (3)节点②为不上人石膏板吊顶，该节点绘制仅考虑次龙骨 2（覆面龙骨）即可，吊件 2 通过膨胀螺栓与钢筋混凝土屋面连接，龙骨 2（覆面龙骨）通过自攻螺钉与吊件 2 连接，石膏板通过自攻螺钉与龙骨 2（覆面龙骨）连接。 (4)节点③单层龙骨上人 T 形宽带龙骨吊顶：吊筋通过吊件 1 与龙骨 1（承载龙骨）连接，龙骨 3 垂直于龙骨 1（承载龙骨）放置，龙骨 3 间装横撑龙骨（本题中横撑龙骨也是次龙骨一种，也称龙骨 3），12mm 厚矿棉板通过倒 T 形龙骨挂装，明架矿棉板需用图例中的第 1 种矿棉板。 (5)节点④单层龙骨上人 H 形宽带吊顶：吊筋通过吊件 1 与龙骨 1（承载龙骨）连接，龙骨 4 （H 形龙骨）垂直于龙骨 1（承载龙骨）放置，龙骨 1（承载龙骨）与龙骨 4（H 形龙骨）用龙骨连接件连接，龙骨 4 (H 形龙骨)间装横撑龙骨（本题中横撑龙骨也是次龙骨的一种，也称龙骨 4）， 12 厚矿棉板通过倒 H 形龙骨挂装，暗架矿棉板需用图例中的第 2 种矿棉板。
选项
答案

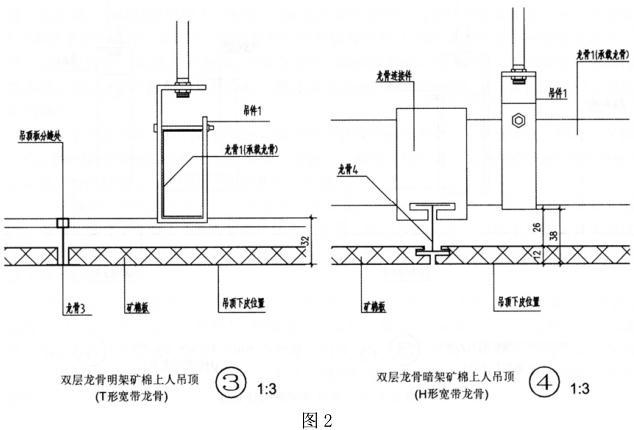

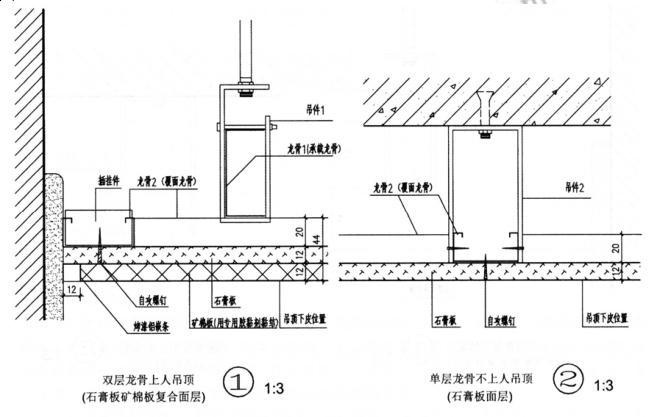

解析 详见图 2。
