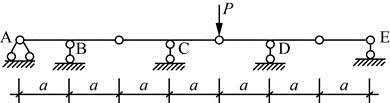

问题 所示多跨梁体系中，E点的反力是（　　）。A.RE＝2PB.RE＝0C.RE＝0.5PD.RE＝P
选项 A.RE＝2P
B.RE＝0
C.RE＝0.5P
D.RE＝P
答案 B
解析 首先对结构构成进行分析，AB段为基本结构，后面C、D、E的链杆均为附属结构，集中力P作用在第一个附属结构上，只有第一个附属结构和基本结构会有受力，其余的附属结构不会产生力的作用，故E点的反力为零；或者将E点看成二力杆的结点，根据零杆的判别规则可知E处的支撑链杆的力为零。
