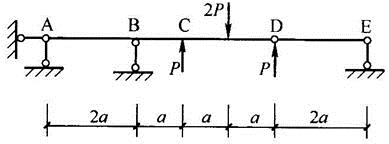

问题图所示结构在外力作用下，产生内力的杆件为（　　）。

A.CD段B.BD段C.AD杆D.所有杆件

选项 A.CD段
B.BD段
C.AD杆
D.所有杆件

答案 A

解析首先分析结构组成，DE是附属部分，ABCD是基本部分。作用在基本部分的荷载，对附属部分不会产生内力。根据DE杆的平衡可知DE杆无支反力，无内力。对ABCD杆来说，受到三个相互平衡的力组成的平衡力系作用。对B点取矩，三力力矩平衡，且竖向力平衡，所以ABCD杆支反力均为零。所以只有CD段产生内力。
