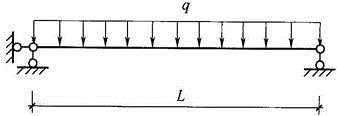

问题所示结构梁的最大弯矩是（　　）。

A.qL2/16B.qL2/8C.qL2/4D.qL2/2

选项 A.qL2/16
B.qL2/8
C.qL2/4
D.qL2/2

答案 B

解析图示结构因为没有水平力所以水平支座力为零，可以把结构当做对称结构，依对称性，支反力等于qL/2。其中跨中弯矩最大为：Mmax＝（qL/2）·（L/2）－（qL/2）·（L/4）＝（qL2/8）。
