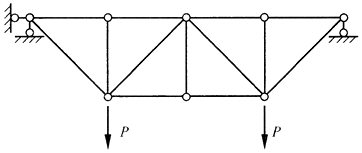

所示桁架在竖向外力P作用下的零杆根数为( )。
A.1根B.3根C.5根D.7根
选项
A.1根
B.3根
C.5根
D.7根
答案
C
解析
零杆的判别方法包括:①两杆结点上无荷载作用时,则该两杆的内力都等于零,N1=N2=0;②三杆结点上无荷载作用时,如果其中有两杆在一直线上,则另一杆必为零杆,N3=0;③四杆结点(K形结点)上无荷载作用且结构受对称荷载作用时,如果其中有两根杆在一条直线上,则另外两根在直线同一侧的杆必为零杆。根据零杆判别法,可知3个竖杆均为零杆。去掉这3根零杆后,如图所示,K结点成为对称内力的“K”字型结点,因此K字型结点处的2根斜杆也是零杆。
