问题

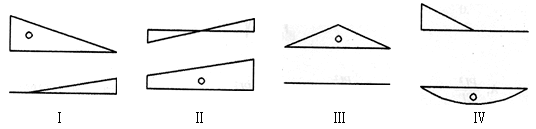

如所示,用图乘法求位移,求得位移为零的是( )。
A.Ⅰ、ⅡB.Ⅱ、ⅢC.Ⅲ、ⅣD.Ⅰ、Ⅳ
选项
A.Ⅰ、Ⅱ
B.Ⅱ、Ⅲ
C.Ⅲ、Ⅳ
D.Ⅰ、Ⅳ
答案
B
解析
Ⅱ图为一图形心对应另一直线图坐标为零。Ⅲ图为一图形心对应另一图形直线坐标也为零,故Ⅱ、Ⅲ图乘为零。虽然Ⅰ、Ⅳ图形心对应另一直线图坐标也为零,但直线图为折线,不符合图乘法条件,故不为0。Ⅰ、Ⅳ图的图乘法应该从折线的折点处开始起算。
