  3. 若梁的荷载及支承情况对称于梁的中央截面C如所示，则下列结论中（　　）是正确的。

若梁的荷载及支承情况对称于梁的中央截面C如所示，则下列结论中（　　）是正确的。

资格题库2022-08-02  28

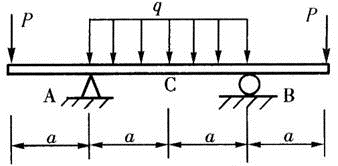

问题 若梁的荷载及支承情况对称于梁的中央截面C如所示，则下列结论中（　　）是正确的。A.Q图对称，M图对称，且Qc＝0B.Q图对称，M图反对称，且Mc＝0C.Q图反对称，M图对称，且Qc＝0D.Q图反对称，M图反对称，且QC＝0
选项 A.Q图对称，M图对称，且Qc＝0
B.Q图对称，M图反对称，且Mc＝0
C.Q图反对称，M图对称，且Qc＝0
D.Q图反对称，M图反对称，且QC＝0
答案 C
解析 对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零；对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。轴力和弯矩是对称内力，剪力是反对称内力。本题中结构对称，荷载正对称，故中点C处剪力为零，Q图反对称，M图对称。
