所示结构在外力q作用下，下列弯矩图何项正确？（　　）

资格题库2022-08-02 56

问题所示结构在外力q作用下，下列弯矩图何项正确？（　　）

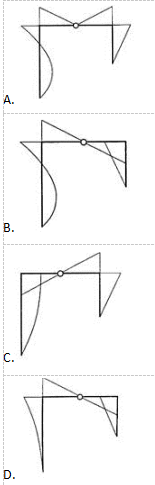

选项

答案 C

解析如所示，将BC段等效为二力杆，由于AC段左侧受到均布荷载作用，那么BC段内C点受到来自AC段的压力，B点受到支座水平向左的支反力。接下下分析结构中产生的弯矩，C点无外力作用，弯矩为零；从C点往左，这部分水平杆受到BC段向上的竖直分力作用，因此该段下部受拉，弯矩图画在杆的下方，只有C项符合。AC段竖杆叠加上均布荷载产生的弯矩；BC段受到向左的支反力，根据悬臂梁端部受集中荷载的情况画出弯矩图。
