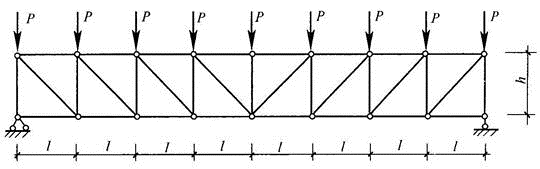

问题 所示桁架杆件的内力规律,以下论述哪一条是错误的?(  )A.上弦杆受压且其轴力随桁架高度h增大而减小B.下弦杆受拉且其轴力随桁架高度h增大而减小C.斜腹杆受拉且其轴力随桁架高度h增大而减小D.竖腹杆受压且其轴力随桁架高度h增大而减小

选项 A.上弦杆受压且其轴力随桁架高度h增大而减小
B.下弦杆受拉且其轴力随桁架高度h增大而减小
C.斜腹杆受拉且其轴力随桁架高度h增大而减小
D.竖腹杆受压且其轴力随桁架高度h增大而减小

答案 D

解析 首先求支座反力,取整体作为研究对象,根据对称性,可求出左右两支座的反力为9P/2。再用截面法截开三根杆(包括1根竖杆),取左侧为隔离体做受力分析,如所示。由∑Fy=0,9P/2-P-F1=0,得F1=7P/2。可见竖腹杆其轴力大小与h无关。
